การจุ่มดีบุกหัวเดียวสำหรับสายขนาน 2P อัตโนมัติเต็มรูปแบบ

Detailed description

ยกระดับการประมวลผลลวดของคุณด้วยเครื่องดีบุกจุ่มลวดอัตโนมัติเต็มรูปแบบ

เพิ่มประสิทธิภาพและความแม่นยําสูงสุดในการผลิตชุดสายไฟของคุณด้วยเครื่องดีบุกแบบจุ่มลวด ซึ่งเป็นโซลูชันอัตโนมัติที่ล้ําสมัย เครื่องจักรขั้นสูงนี้หรือที่เรียกว่า Parallel Wire Insert Shell Plug Machine ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะเพื่อปรับปรุงการประมวลผลของสายขนาน 2P ตั้งแต่การบรรจุกระป๋องหัวเดียวไปจนถึงการใส่ขั้วต่อแบบเปลือกผ่านที่ซับซ้อน เหมาะอย่างยิ่งสําหรับการแปรรูปลวดอิเล็กทรอนิกส์ Wire Dip Tin Machine เป็นโซลูชั่นแบบครบวงจรสําหรับการใช้งานที่ต้องการ

นี่ไม่ใช่แค่เครื่องจักร เป็นระบบการประมวลผลลวดที่สมบูรณ์ซึ่งออกแบบมาเพื่อทํางานที่ซับซ้อนโดยอัตโนมัติลดแรงงานคนและรับประกันประสิทธิภาพที่เหนือกว่าสําหรับทุกความต้องการในการเตรียมลวดของคุณ

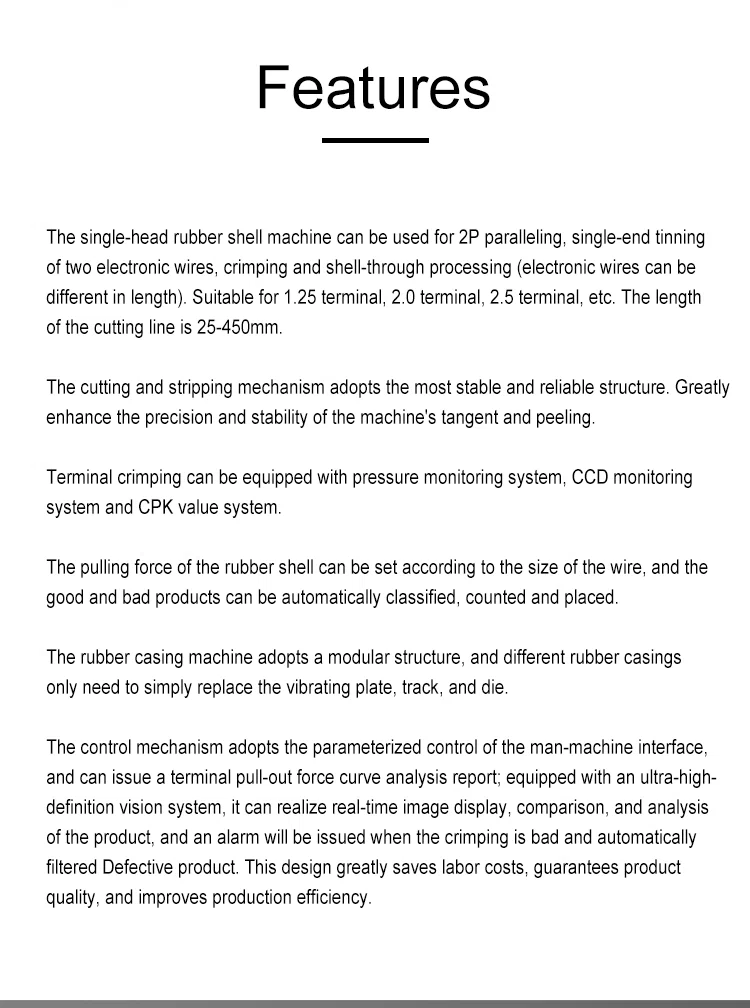

คุณสมบัติหลักและประโยชน์ของเครื่องดีบุกแบบจุ่มลวด:

1. การประมวลผลอัตโนมัติเต็มรูปแบบเพื่อประสิทธิภาพที่ไม่มีใครเทียบได้:

สัมผัสประสบการณ์การใช้งานแบบแฮนด์ฟรีอย่างแท้จริงด้วยเครื่องดีบุกแบบจุ่มลวด เครื่องนี้ทําให้ทุกขั้นตอนที่สําคัญเป็นไปโดยอัตโนมัติ: การป้อนลวดอัตโนมัติ, การตัดที่แม่นยํา, การปอกที่แม่นยํา (การปอกเปลือก), การจุ่มดีบุกที่สม่ําเสมอ, การจีบขั้วต่อที่เชื่อถือได้ ("การตีปลาย") และการใส่เปลือกที่ปลอดภัย (การใส่ปลั๊กพลาสติก - "การสวมเปลือก") ระบบอัตโนมัติที่ครอบคลุมนี้ช่วยลดต้นทุนแรงงาน เพิ่มความเร็วในการผลิต และลดข้อผิดพลาด ทําให้เป็นเครื่องดีบุกจุ่มลวดที่มีประสิทธิภาพอย่างแท้จริง

2. การประมวลผลลวดขนาน 2P อเนกประสงค์พร้อมความเข้ากันได้ของเทอร์มินัลกว้าง:

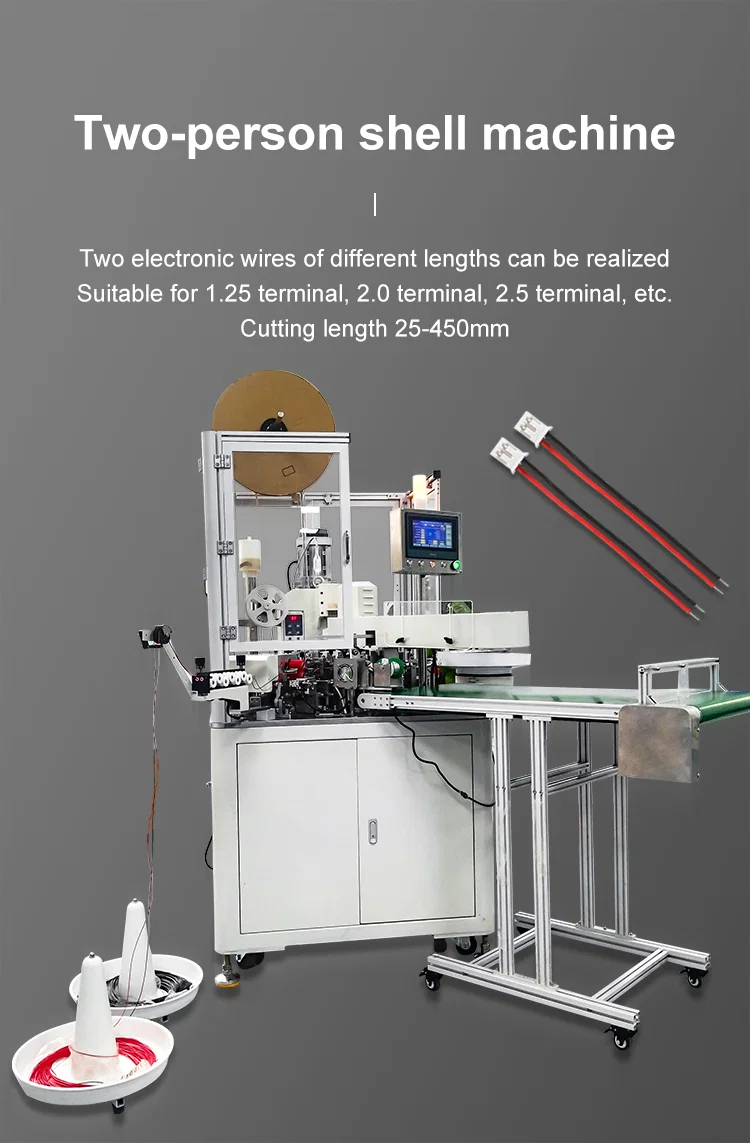

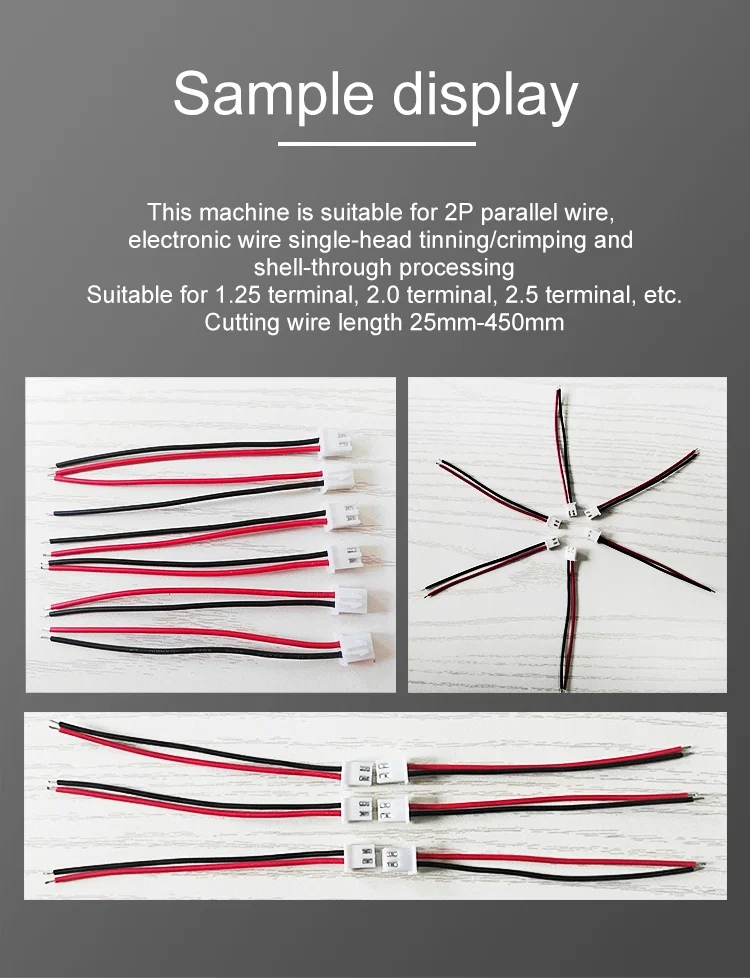

ออกแบบมาโดยเฉพาะสําหรับสายขนาน 2P เครื่องนี้มีความอเนกประสงค์เป็นพิเศษ มีความเป็นเลิศในการชุบหัวเดียวและการจีบสายอิเล็กทรอนิกส์ และเข้ากันได้กับขั้วต่อที่ใช้กันทั่วไป รวมถึงขั้วต่อ 1.25, 2.0 และ 2.5 ความยาวของลวดตัดที่ปรับได้ตั้งแต่ 25 มม. ถึง 450 มม. ช่วยขยายความสามารถในการปรับตัวให้เข้ากับการใช้งานที่หลากหลายทําให้เป็นเครื่องจุ่มดีบุกอเนกประสงค์อย่างแท้จริง

3. กลไกการตัดและการปอกที่มั่นคงและเชื่อถือได้สําหรับการทํางานที่แม่นยํา:

ความแม่นยําเป็นสิ่งสําคัญยิ่งในการประมวลผลลวด และเครื่องนี้ส่งมอบ เครื่องดีบุกจุ่มลวดมีกลไกการตัดและปอกที่ออกแบบด้วยโครงสร้างที่มั่นคงและเชื่อถือได้มากที่สุด การออกแบบที่แข็งแกร่งนี้ช่วยให้มั่นใจได้ถึงการดําเนินการสัมผัสและการลอกที่มีความแม่นยําสูงและมีเสถียรภาพ รับประกันการเตรียมลวดที่สม่ําเสมอและแม่นยําสําหรับกระบวนการต่อๆ ไป

4. การประกันคุณภาพการจีบขั้นสูงด้วยระบบตรวจสอบ:

มั่นใจได้ถึงการจีบที่สมบูรณ์แบบทุกครั้ง สําหรับการจีบเทอร์มินัลเครื่องดีบุกจุ่มลวดสามารถติดตั้งระบบขั้นสูงที่เป็นอุปกรณ์เสริมรวมถึงระบบตรวจสอบความดันระบบตรวจสอบ CCD และระบบค่า CPK ระบบเหล่านี้รับประกันการจีบที่แม่นยําและเชื่อถือได้ช่วยเพิ่มคุณภาพและความสม่ําเสมอของผลิตภัณฑ์ขั้นสุดท้ายของคุณอย่างมีนัยสําคัญทําให้มั่นใจได้ว่าทุกเอาต์พุตของเครื่องดีบุกแบบจุ่มลวดเป็นไปตามมาตรฐานสูงสุด

5. การจัดการเปลือกยางอัจฉริยะและการควบคุมคุณภาพ:

เครื่องนี้รวมคุณสมบัติอัจฉริยะสําหรับการแปรรูปเปลือกยางและการควบคุมคุณภาพ แรงดึงของเปลือกยางสามารถตั้งค่าให้ตรงกับขนาดลวดต่างๆ ได้อย่างง่ายดาย นอกจากนี้ เครื่องยังจําแนก นับ และแยกผลิตภัณฑ์ที่ดีและไม่ดีโดยอัตโนมัติ คุณสมบัติการควบคุมคุณภาพอัจฉริยะนี้ช่วยประหยัดเวลาอันมีค่าและช่วยให้มั่นใจได้ว่าเฉพาะสายไฟคุณภาพสูงที่ผ่านการประมวลผลอย่างสมบูรณ์แบบเท่านั้นที่จะดําเนินการต่อไปในสายการผลิตของคุณเพิ่มประสิทธิภาพของเครื่องดีบุกจุ่มลวด

6. Modular Design for Easy Adaptation and Maintenance:

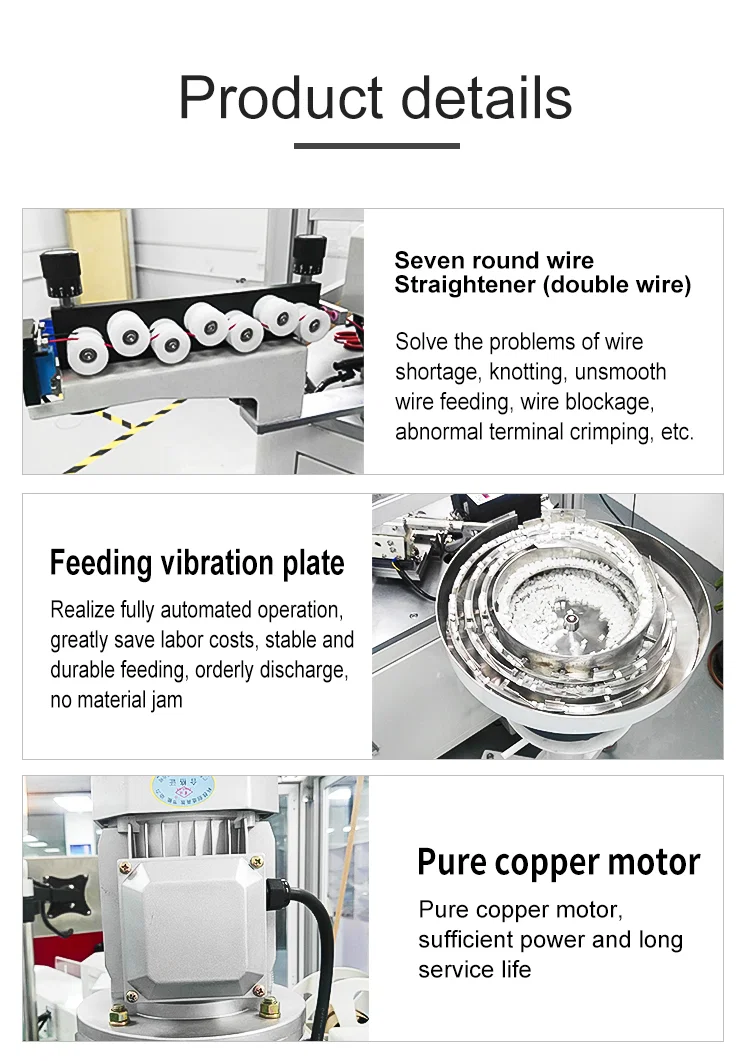

Adaptability is key to long-term productivity. The Wire Dip Tin Machine utilizes a modular structure. This smart design means that adapting the machine for different rubber casings is simple and efficient, requiring only a quick replacement of the vibrating plate, track, and die. This modularity ensures the machine remains versatile and easy to maintain across various production needs.

7. Advanced Control System with Real-Time Vision and Analysis:

Experience cutting-edge control and monitoring. The Wire Dip Tin Machine employs parameterized control via a user-friendly man-machine interface. It can generate a terminal pull-out force curve analysis report for detailed quality tracking. Equipped with an ultra-high-definition vision system, the machine provides real-time image display, comparison, and analysis of products. In case of bad crimping or other defects, the vision system triggers an alarm and automatically filters out defective products, significantly reducing labor costs, guaranteeing product quality, and dramatically improving production efficiency of the Wire Dip Tin Machine.

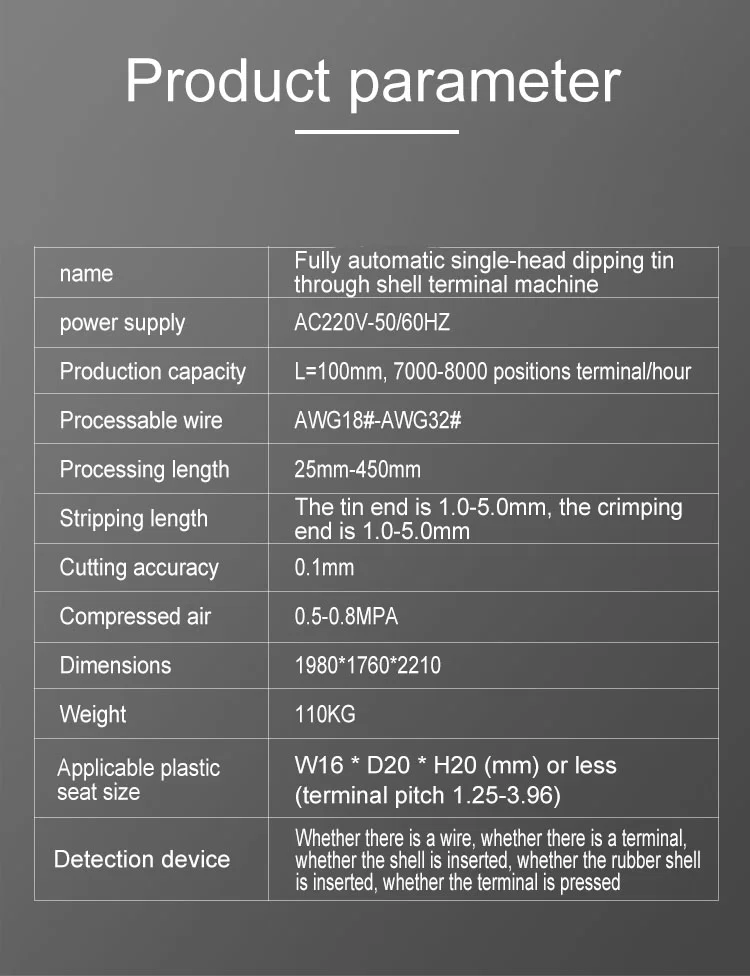

ข้อมูลจําเพาะ:

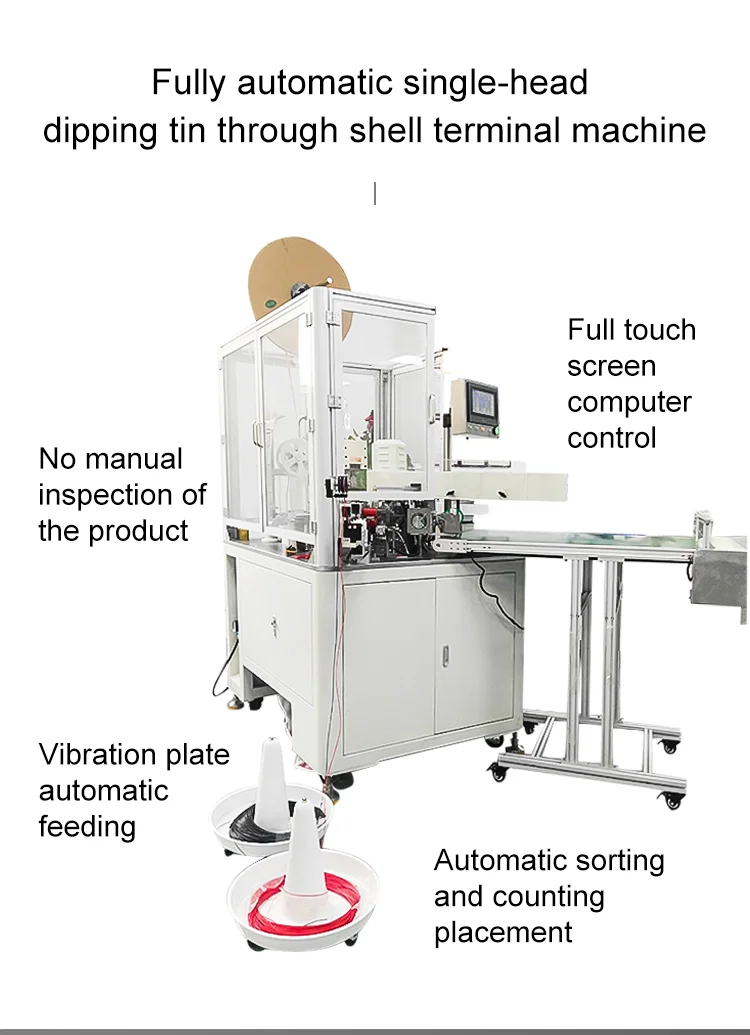

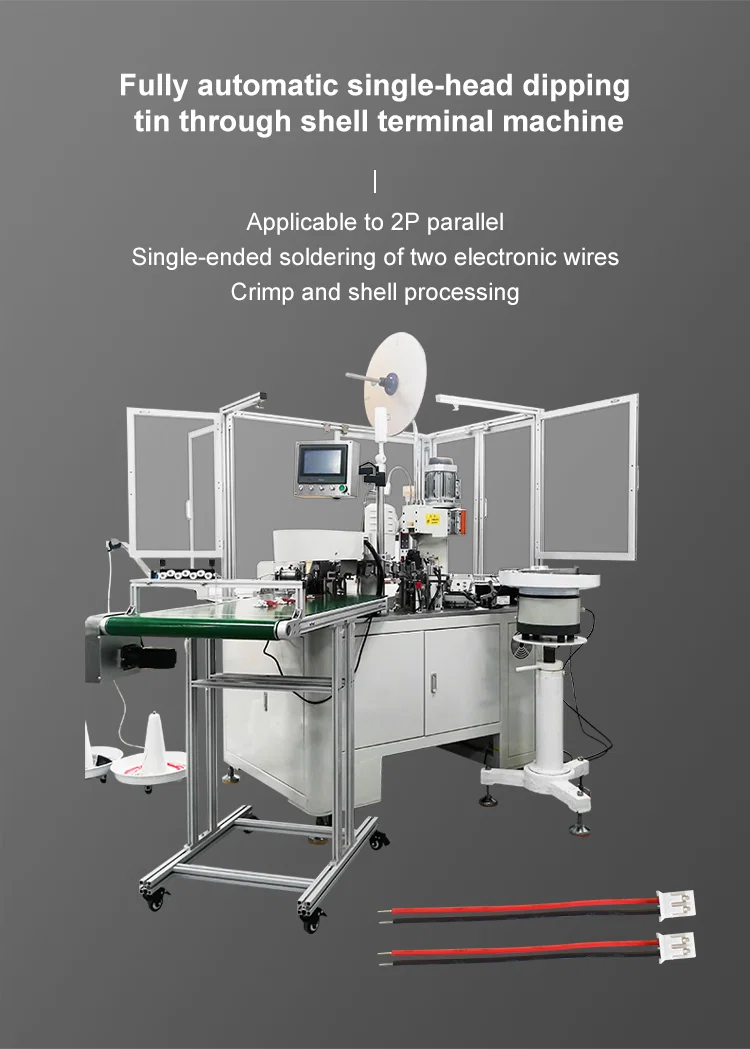

• Product Name: Fully automatic single-head dipping tin through shell terminal machine (Wire Dip Tin Machine)
• Power Supply: AC220V - 50/60HZ
• Production Capacity: L=100mm, 7000 - 8000 terminals/hour
• Processable Wire: AWG18# - AWG32#
• Processing Length: 25mm - 450mm
• Stripping Length: Tin end: 1.0 - 5.0mm, Crimping end: 1.0 - 5.0mm
• Cutting Accuracy: 0.1mm
• Compressed Air: 0.5 - 0.8MPA
• Dimensions: 1980mm x 1760mm x 2210mm
• Weight: 110KG
• Applicable Plastic Seat Size: W16 * D20 * H20 (mm) or less (terminal pitch 1.25 - 3.96)
• Detection Devices: Wire presence, terminal presence, shell insertion, rubber shell insertion, terminal crimping quality

Transform Your Wire Processing with the Wire Dip Tin Machine Today!

The Wire Dip Tin Machine is the ultimate investment for businesses seeking to optimize their 2P parallel wire processing. Achieve unmatched automation, precision, and quality in your wire harness production. Contact us now to discover how this revolutionary machine can transform your production line and provide you with a significant competitive advantage in the market for Wire Dip Tin solutions!
