ระบบเครื่องตัด ม้วน และพันสายอัตโนมัติ ACE0001

Name: ระบบเครื่องตัด ม้วน และพันสายอัตโนมัติ ACE0001
Brand: Xiamen Jingwei - ผู้ผลิตเครื่องมัดสายไฟแบบม้วน
SKU: ACE0001
Price: 1000.00 USD
Availability: InStock
Rating: 4.8 (89 reviews)

Model No: ACE0001
เครื่องตัดอัตโนมัติ Coiling Enlacing
เส้นผ่านศูนย์กลางเส้นใย: 1.0 ~ 5.0 มม.
ความเร็วในการป้อน: ≤2.0 ม./วินาที
การม้วน inradium: 70 ~ 100 มม.
ความยาวม้วน: 5 ~ 30 ม.
อัตราการผลิต: 2 ~ 5 ชิ้น / นาที (ตามความยาว 15 เมตร)
ผู้ปฏิบัติงานที่ต้องการ: 1 คน (สามารถใช้งานได้ 2 ~ 4 หน่วย) ความยาว
ของเครื่อง: 1350 มม.
ความกว้างของเครื่อง: 650 มม.
ความสูงของเครื่อง: 1700 มม.
น้ําหนักของเครื่อง: ประมาณ 300 กก.
แหล่งจ่ายไฟ: 1 เฟส AC 220V 50Hz 2Kw
อากาศอัด: 0.4 ~ 0.6 Mpa1 m3 / ชม
Inquiry now

Detailed description

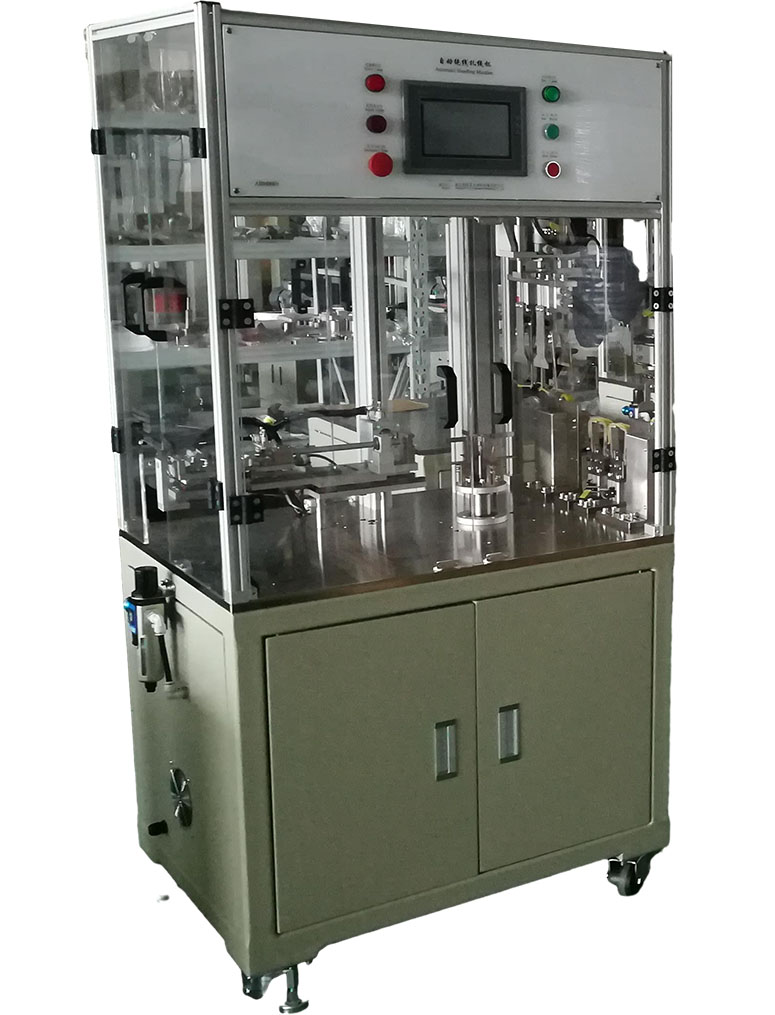

เครื่องตัดอัตโนมัติและเครื่องม้วน ACE0001
ลักษณะของเครื่อง
ACE0001-เครื่องม้วนและห่อหุ้มอัตโนมัติส่วนใหญ่จะใช้ในการตัดความยาวคงที่ลมและการห่อหุ้มเส้นใยพลาสติกเช่นเส้นตัดแต่งหญ้าและเส้นใยไนลอน เครื่องสามารถตัดลมห่อเส้นใยพลาสติกและปล่อยผลิตภัณฑ์โดยอัตโนมัติผ่านการตั้งค่าพารามิเตอร์และระบบ PLC ซึ่งเป็นต้นทุนด้วยตนเองต่ําและกําลังการผลิตสูง ต้องใช้คนหนึ่งคนในการใช้งานเครื่องและการผลิตสามารถทําได้โดยการจ่ายไฟฟ้าและอากาศอัด
1. ส่วนต่อประสานกับเครื่องจักรของมนุษย์ของหน้าจอสัมผัส การควบคุมส่วนกลาง การดําเนินงานที่สะดวก การตั้งค่าพารามิเตอร์ การแสดงภาพ
2. ตามพารามิเตอร์การตั้งค่าเครื่องสามารถจับคู่การทํางานโดยอัตโนมัติและนับเอาต์พุตภายใต้ระบบ PLC
3. ระบบตรวจจับโฟโตอิเล็กทริกสามารถตรวจจับสภาพการขาดการรั่วไหลและไม่มีสายไฟโดยอัตโนมัติและสัญญาณเตือนและหยุดการผลิต
4. ฟังก์ชั่นการป้องกันที่น่าตกใจและความปลอดภัยที่สมบูรณ์ การป้องกันไฟฟ้าและเครื่องจักรสองเท่าที่ปลอดภัยและเชื่อถือได้
การกําหนดค่า
เครื่อง 1. โมดูลการให้อาหาร
2. โมดูลการตัด
3. โมดูลม้วน
4. โมดูลการผูกมัด
5. โมดูลการย้ายตําแหน่ง
6. โมดูลเฟรม
7. โปรแกรมและระบบควบคุมไฟฟ้า
หลักการทํางานของเครื่อง
โมดูลการป้อนลวดผ่านล้อที่มีความแม่นยําซึ่งขับเคลื่อนด้วยสเต็ปปิ้งมอเตอร์
2. โมดูลการตัดตัดลวดผ่านเครื่องตัดโลหะผสมที่นําทางโดยรางเชิงเส้นและขับเคลื่อนด้วยกระบอกสูบ
3. โมดูลขดที่ขับเคลื่อนด้วยสเต็ปปิ้งมอเตอร์และจับคู่การให้อาหารการคดเคี้ยวและการเคลื่อนที่
4. โมดูลการผูกที่ขับเคลื่อนด้วยสเต็ปปิ้งมอเตอร์และผูกผลิตภัณฑ์ในสถานีคู่ จัดทํา
แบบแผนทางเทคนิค
1. คู่มือการใช้งาน
2. การวาดภาพประกอบเครื่อง
3. การวาดภาพนิวเมติกและการควบคุม
4. การวาดภาพไฟฟ้าและการควบคุม
5. รายการอะไหล่และชิ้นส่วนที่สวมใส่

พารามิเตอร์พื้นฐานของ
เครื่อง เส้นผ่านศูนย์กลางเส้นใย: 1.0 ~ 5.0 มม.
ความเร็วในการป้อน: ≤2.0 ม./วินาที
เส้นผ่าศูนย์กลางม้วน: 70 ~ 100 มม.
ความยาวม้วน: 5 ~ 30 ม.
อัตราการผลิต: 2 ~ 5 ชิ้น / นาที (ตามความยาว 15 ม.)
ผู้ปฏิบัติงานที่ต้องการ: 1 คน (สามารถใช้งานได้ 2 ~ 4 หน่วย) ความยาว
ของเครื่อง: 1350 มม.
ความกว้างของเครื่อง: 650 มม.
ความสูงของเครื่อง: 1700 มม.
น้ําหนักของเครื่อง: ประมาณ 300 กก
แหล่งจ่ายไฟ: 1 เฟส AC 220V 50Hz 2Kw
อากาศอัด: 0.4 ~ 0.6 Mpa1 m3 / ชม
