เครื่องพันสายเคเบิลจัดเรียงอัตโนมัติ 50-200มม. WPM-2024L

Name: เครื่องพันสายเคเบิลจัดเรียงอัตโนมัติ 50-200มม. WPM-2024L
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

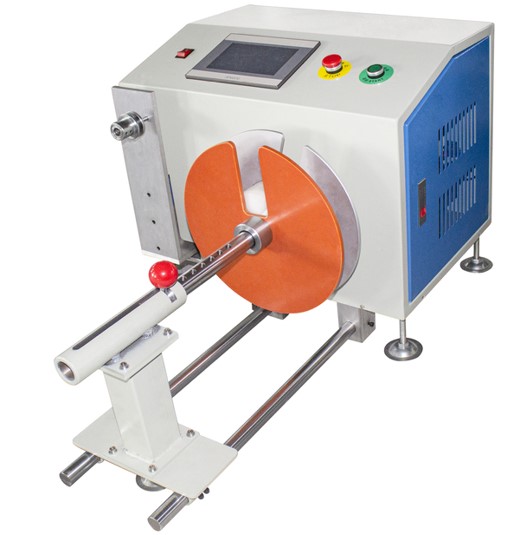

เครื่องม้วนจัดเรียงอัตโนมัติ WPM-2024L

เครื่องม้วนขั้นสูงนี้มีคุณสมบัติและความสามารถที่หลากหลาย ช่วงเส้นผ่านศูนย์กลางภายในที่คดเคี้ยวของเครื่องนี้อยู่ระหว่าง 50 ถึง 200 มม. ให้ความยืดหยุ่นสําหรับความต้องการที่คดเคี้ยวที่แตกต่างกัน สามารถปรับจํานวนขดลวดได้ตามความต้องการเฉพาะ ด้วยเส้นผ่านศูนย์กลางแผ่นดิสก์สูงสุด 320 มม. จึงสามารถรองรับแผ่นดิสก์ขนาดใหญ่ได้อย่างง่ายดาย จังหวะการจัดเรียงมีให้เลือกสองแบบ - มาตรฐาน 120 มม. และ 200 มม. เสริม

แรงดันไฟฟ้าขาเข้าสําหรับเครื่องนี้สามารถเป็นได้ทั้ง AC220V ที่ 50HZ หรือ 60HZ หรือ AC110V ที่ 50HZ หรือ 60HZ นอกจากนี้ สามารถปรับแต่งแรงดันไฟฟ้าพิเศษให้ตรงกับความต้องการทางไฟฟ้าเฉพาะได้ กําลังไฟของเครื่องนี้น้อยกว่า 800 วัตต์ ทําให้มั่นใจได้ถึงการใช้พลังงานที่มีประสิทธิภาพ ·มีความสามารถในการรับน้ําหนัก 15 กิโลกรัม จึงเหมาะสําหรับการจัดการวัสดุต่างๆ ขนาดเครื่องสูงสุดคือ 900 x 600 x 450 มม. ให้การออกแบบที่กะทัดรัดแต่ใช้งานได้จริง น้ําหนักสุทธิของเครื่องคือ 60 กิโลกรัมและน้ําหนักรวม 65 กิโลกรัม
ชิ้นส่วนไฟฟ้า
หลัก:
1. กลไกการคดเคี้ยวของเครื่องนี้ขับเคลื่อนด้วยเซอร์โวมอเตอร์ขนาด 750 วัตต์รวมกับชุดลด การผสมผสานนี้ให้การม้วนที่แม่นยําและเชื่อถือได้
2. ระบบควบคุมประกอบด้วย PLC และเครื่องแบบบูรณาการหน้าจอสัมผัสให้การควบคุมที่ใช้งานง่ายและใช้งานง่าย
3. รางนําทางแบบเลื่อนมาจาก NSK ในญี่ปุ่น ซึ่งขึ้นชื่อเรื่องคุณภาพและความทนทานสูง
4. ชั้นวางและแชสซีเป็นแบบโฮมเมดเพื่อให้มั่นใจได้ถึงความมั่นคงและความทนทาน
5. มีรีเลย์ 2 ชุดและเซ็นเซอร์ OMRON หนึ่งชุดเพื่อการตรวจจับและควบคุมที่แม่นยํา
6. นอกจากนี้ยังมีระบบจ่ายไฟหนึ่งชุดเพื่อให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพ
7. กลไกของเส้นใช้ตัวอย่างเส้นลูกสูบแบบขั้นตอนให้การจัดเรียงลวดที่มีประสิทธิภาพ
ส่วนการติดตั้ง
การประมวลผล:
1. แผ่นยึดที่สําคัญของเครื่องนี้ผลิตขึ้นโดยใช้ศูนย์เครื่องจักรกลควบคุมเชิงตัวเลขของคอมพิวเตอร์ CNC เพื่อให้มั่นใจได้ถึงความแม่นยําและคุณภาพสูง
2. ชิ้นส่วนการประมวลผลเป็นไปตามการออกแบบทางวิศวกรรมอย่างเคร่งครัด กระบวนการตัดเฉือนต่างๆ เช่น เครื่องกัด เครื่องเจียร เครื่องกลึง การตัดลวด และการอบชุบด้วยความร้อน ถูกนํามาใช้เพื่อให้มั่นใจในคุณภาพและความแม่นยําของชิ้นส่วน หลังจากการประมวลผลแล้วจะดําเนินการหนีบและการติดตั้งระบบไฟฟ้าและการว่าจ้าง
3. ชุดสายไฟ (เพลา) ที่ใช้ทําจากวัสดุเหล็ก Sai ขนาดเป็นไปตามข้อกําหนดของลูกค้า เครื่องมีเฉพาะแกนขดลวดเพื่อการคดเคี้ยวที่มีประสิทธิภาพ

ข้อกำหนดหลักและความสามารถของเครื่องม้วนสายอัตโนมัติ WPM-2024L มีอะไรบ้าง?

WPM-2024L ออกแบบสำหรับการผลิตสายไฟอุตสาหกรรมโดยมีระยะชัก 200 มม. ข้อกำหนดหลักประกอบด้วยช่วงเส้นผ่านศูนย์กลางภายในสำหรับการม้วน 50-200 มม., เส้นผ่านศูนย์กลางจานสูงสุด 320 มม. และความสามารถในการรับน้ำหนัก 15 กก. มันรับประกันการม้วนจัดเรียงอัตโนมัติที่มีประสิทธิภาพและแม่นยำสำหรับการประมวลผลสายเคเบิลและสายไฟต่างๆ

เครื่องม้วนอัตโนมัตินี้เหมาะกับสายเคเบิลหรือสายไฟประเภทใด?

เครื่องนี้เป็นเครื่องประมวลผลสายเคเบิลอเนกประสงค์ที่เหมาะสำหรับสายไฟและสายเคเบิลหลากหลายประเภทที่ใช้ในการผลิตสายไฟประกอบ ความสามารถในการปรับเส้นผ่านศูนย์กลางภายในและความสามารถในการรับน้ำหนัก 15 กก. ที่แข็งแกร่งทำให้เหมาะสำหรับการประมวลผลสายไฟยานยนต์ สายไฟเครื่องใช้ไฟฟ้า สายควบคุม และชุดสายไฟอุตสาหกรรมอื่นๆ ที่ต้องการการม้วนที่เรียบร้อยและสม่ำเสมอ

คุณสมบัติ 'การม้วนจัดเรียงอัตโนมัติ' ให้ประโยชน์ต่อกระบวนการผลิตของฉันอย่างไร?

คุณสมบัติการม้วนจัดเรียงอัตโนมัติรับประกันว่าสายเคเบิลจะถูกม้วนอย่างสม่ำเสมอและแน่นโดยไม่ต้องมีการแทรกแซงด้วยมือ ซึ่งเพิ่มประสิทธิภาพการผลิต ลดการพันกันและความเสียหาย และรับประกันคุณภาพมัดที่สม่ำเสมอ มันทำให้โซลูชันการประมวลผลสายเคเบิลของคุณมีประสิทธิภาพมากขึ้นโดยลดเวลาแรงงานและปรับปรุงความน่าเชื่อถือของผลผลิตสำหรับการผลิตสายไฟประกอบ

ข้อได้เปรียบหลักของระยะชัก 200 มม. ในรุ่น WPM-2024L คืออะไร?

ระยะชัก 200 มม. ให้ความยาวการม้วนที่ยาวขึ้น ทำให้คุณสามารถประมวลผลส่วนสายเคเบิลที่ยาวขึ้นในรอบเดียวที่มีประสิทธิภาพ ความสามารถนี้มีความสำคัญสำหรับการสร้างสายไฟประกอบขนาดใหญ่หรือการม้วนสายเคเบิลหลายเส้นที่มีความยาวมาก ซึ่งช่วยเพิ่มปริมาณการผลิตโดยตรงและทำให้มันเป็นเครื่องม้วนอุตสาหกรรมที่มีประสิทธิภาพสำหรับการดำเนินงานในระดับใหญ่

WPM-2024L ง่ายต่อการบูรณาการเข้ากับสายการประมวลผลสายไฟที่มีอยู่หรือไม่?

ใช่ เครื่องม้วนสายเคเบิลอัตโนมัติ WPM-2024L ออกแบบมาเป็นโซลูชันการประมวลผลสายไฟที่แข็งแกร่งสำหรับการบูรณาการที่ราบรื่น ขนาดพื้นที่อุตสาหกรรมมาตรฐาน การควบคุมที่ใช้งานง่าย และประสิทธิภาพที่เชื่อถือได้ทำให้สามารถเข้ากับกระบวนการผลิตสายไฟประกอบที่มีอยู่ได้อย่างง่ายดาย โดยทำให้ขั้นตอนการม้วนเป็นอัตโนมัติเพื่อเพิ่มประสิทธิภาพและความสม่ำเสมอโดยรวมของสายการผลิต
