ระบบวิเคราะห์ภาพตัดขวางการย้ำ WPM-SE4

คำอธิบายโดยละเอียด

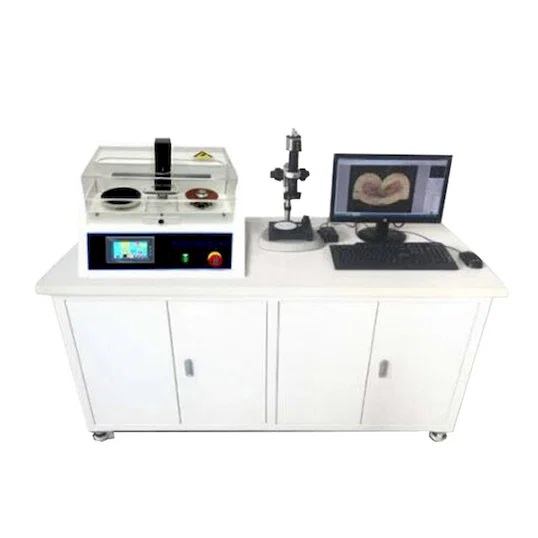

บรรลุความแม่นยําที่เหนือชั้นในการควบคุมคุณภาพของชุดสายไฟด้วยเครื่องวิเคราะห์หน้าตัดเทอร์มินัลอัตโนมัติ WPM-SE4

แนะ นำ:

ใน ภูมิทัศน์ที่ต้องการของการผลิตชุดสายไฟทําให้มั่นใจว่า ความสมบูรณ์และความน่าเชื่อถือของการจีบเทอร์มินัลเป็นสิ่งสําคัญยิ่ง แนะนำ WPM-SE4 เครื่องวิเคราะห์หน้าตัดเทอร์มินัลอัตโนมัติเต็มรูปแบบ เครื่องมือที่มีความแม่นยําล้ําสมัยที่ออกแบบมาโดยเฉพาะเพื่อ ปฏิวัติกระบวนการตรวจสอบคุณภาพของชุดสายไฟของคุณ นี้ ระบบที่ครอบคลุมไม่ใช่แค่เครื่องจักร มันเป็นทางออกที่สมบูรณ์ ออกแบบมาอย่างพิถีพิถันเพื่อส่งมอบที่รวดเร็ว แม่นยํา และทําซ้ําได้ การวิเคราะห์หน้าตัดของขั้วต่อมัดสายไฟ จากยานยนต์สู่ การบินและอวกาศ WPM-SE4 ช่วยให้ผู้ผลิตในอุตสาหกรรมต่างๆ รับประกันมาตรฐานสูงสุดของคุณภาพการจีบลดข้อบกพร่องและ เพิ่มประสิทธิภาพของผลิตภัณฑ์สูงสุด

คุณสมบัติและประโยชน์หลัก: ความแม่นยํา ความเร็ว และระบบอัตโนมัติที่กําหนดใหม่

พื้นที่ WPM-SE4 ยืนหยัดเป็นจุดสุดยอดของความเป็นเลิศทางวิศวกรรม เทคโนโลยีล้ําสมัยเพื่อมอบประสิทธิภาพและผู้ใช้ที่เหนือชั้น ประสบการณ์ ต่อไปนี้เป็นรายละเอียดของคุณสมบัติหลักที่ทําให้ เครื่องวิเคราะห์นี้เป็นทรัพย์สินที่ขาดไม่ได้สําหรับการควบคุมคุณภาพของคุณ การดําเนินงาน:

• ระบบอัตโนมัติเต็มรูปแบบและระบบบูรณาการเพื่อเวิร์กโฟลว์ที่คล่องตัว: WPM-SE4 เป็นระบบอัตโนมัติเต็มรูปแบบ ซึ่งรวมทุกขั้นตอนของกระบวนการวิเคราะห์หน้าตัดเข้าด้วยกันอย่างราบรื่น ตั้งแต่การตัดและการเจียรที่แม่นยําไปจนถึงการสุ่มตัวอย่างด้วยแสงการทําความสะอาดการกัดกร่อนและการได้มาซึ่งภาพ ทุกอย่างเป็นไปโดยอัตโนมัติภายในหน่วยเดียวที่เหนียวแน่น ระบบอัตโนมัตินี้ ลดการแทรกแซงด้วยตนเองลงอย่างมากลดข้อผิดพลาดของผู้ปฏิบัติงานและ รับประกันผลลัพธ์ที่สม่ําเสมอและทําซ้ําได้

• เทคโนโลยีการตัดและเจียรขั้นตอนเดียวที่จดสิทธิบัตรแล้ว: ใช้ประโยชน์จากเทคโนโลยีที่จดสิทธิบัตรล่าสุด WPM-SE4 ทําการตัดและเจียรในการดําเนินการที่ซิงโครไนซ์เพียงครั้งเดียว วิธีการที่เป็นนวัตกรรมใหม่นี้รับประกันความเรียบของเทอร์มินัลที่สมบูรณ์แบบ ซึ่งเป็นปัจจัยสําคัญสําหรับการวิเคราะห์หน้าตัดที่แม่นยํา นี้ ขจัดความไม่สอดคล้องกันที่เกิดจากการตัดและการเจียรแยกกัน กระบวนการที่ให้การเตรียมตัวอย่างที่เหนือกว่าและเชื่อถือได้มากขึ้น ข้อมูล

• ความเร็วที่ไม่เคยมีมาก่อน: การวิเคราะห์ที่สมบูรณ์ในเวลาเพียง 3 นาที: เวลาเป็นสิ่งสําคัญในการผลิต WPM-SE4 ได้รับการออกแบบทางวิศวกรรมเพื่อความเร็ว สามารถประมวลผลและวิเคราะห์เทอร์มินัลเดียวทั้งหมดได้ภายใน 3 นาทีที่น่าทึ่ง ปริมาณงานที่ยอดเยี่ยมนี้ช่วยเร่งคุณภาพของคุณอย่างมาก กระบวนการตรวจสอบช่วยให้ข้อเสนอแนะเร็วขึ้นปัญหาได้เร็วขึ้น การระบุและเพิ่มประสิทธิภาพการผลิต

• ใช้งานง่าย สะดวก และรวดเร็วเพื่อประสบการณ์ผู้ใช้ที่ดียิ่งขึ้น: แม้จะมีเทคโนโลยีที่ซับซ้อน แต่ WPM-SE4 ได้รับการออกแบบมาเพื่อการใช้งานที่ง่าย สะดวก และรวดเร็ว อินเทอร์เฟซที่ใช้งานง่ายและกระบวนการอัตโนมัติช่วยลดการฝึกอบรม ความต้องการและเพิ่มประสิทธิภาพของผู้ปฏิบัติงานสูงสุด มุ่งเน้นไปที่ผลลัพธ์ไม่ใช่ ขั้นตอนที่ซับซ้อน

• Japan-Imported High-Definition Image Acquisition System for Uncompromising Clarity: At the heart of the WPM-SE4 lies a Japan-imported high-definition image acquisition system. This advanced system captures incredibly detailed cross-sectional images, ensuring accurate measurement and analysis. The superior image quality allows for precise evaluation of crimp characteristics, leading to more informed quality decisions. The system boasts a 5 million pixel Japanese industrial HD video system, delivering exceptional visual clarity.

• Japan-Imported Segment Less Zoom Optical System for Detailed Observation: The analyzer incorporates a Japan-imported segment less zoom optical system. This high-quality optics system provides a total video magnification range of 30~312X, allowing for both overview perspectives and highly detailed examination of crimp structures. This versatile magnification range ensures you can analyze every aspect of the terminal cross-section with exceptional clarity.

• Precision Components for Unwavering Reliability and Accuracy: The WPM-SE4 is built with premium components for long-lasting performance and exceptional accuracy:

  • German Motor: Ensures powerful and reliable operation of the cutting and grinding mechanisms.

  • Japanese Panasonic Servo Motors (X & Y Axis): Provide precise and controlled movement for both X and Y axes during the cutting and grinding process, guaranteeing accuracy and repeatability.

  • Japanese Mitsubishi PLC Controller: Acts as the intelligent brain of the system, ensuring smooth and coordinated operation of all automated processes.

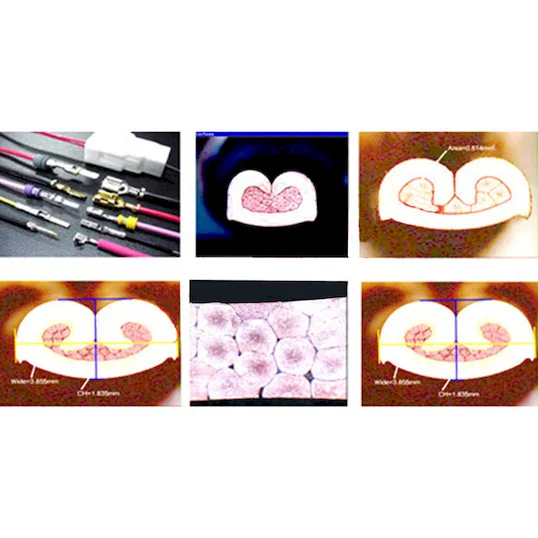

• Comprehensive Terminal Section Analysis Software (Japan-Imported): The WPM-SE4 is equipped with professional terminal section analysis software imported from Japan. This software is specifically designed for analyzing crimp cross-sections, providing a range of measurement and analysis tools to quantify crimp quality. For data security and software integrity, the software is equipped with an encryption lock and provided on CD.

• Wide Applicable Wire Range for Versatile Testing: The WPM-SE4 is designed to handle a broad spectrum of wire sizes, with an applicable wire range of 0.01~50mm². This versatility ensures the analyzer can accommodate a wide variety of wire harness applications, from delicate signal wires to larger power cables.

• Durable and Delicate German-Imported Blade: The cutting process utilizes a Dia.110X0.5mm blade imported from Germany. This blade is renowned for its delicate yet durable nature, ensuring clean and precise cuts while maintaining long-term sharpness and reliability.

• Precise Corrosion Cleaning for Optimal Image Clarity: The system incorporates a terminal corrosion liquid cleaning process, completed in just 5 seconds. This rapid cleaning step removes debris and contaminants from the cross-section, ensuring optimal image clarity for accurate analysis.

• Adjustable LED Lighting for Consistent Illumination: An all-white adjustable LED lighting device provides consistent and controlled illumination of the terminal cross-section. This adjustable lighting ensures optimal visibility and image quality, regardless of terminal material or ambient lighting conditions.

• Compact Footprint for Easy Integration into Workspaces: With dimensions of W500XD350XH350, the WPM-SE4 boasts a compact footprint, making it easy to integrate into existing laboratory or production floor workspaces.

Technical Specifications:

Applications:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is essential for quality control in a wide range of industries, including:

• Automotive Wire Harness Manufacturing: Ensuring the reliability and safety of automotive electrical systems.

• Aerospace and Defense: Meeting stringent quality standards for critical wiring in aircraft and defense systems.

• Consumer Electronics: Guaranteeing the long-term performance of wire terminations in electronic devices.

• Industrial Equipment Manufacturing: Verifying the robustness of wiring in machinery and control systems.

• Medical Device Manufacturing: Maintaining the highest levels of quality for wiring in life-critical medical equipment.

• Telecommunications: Ensuring reliable connections in communication infrastructure.
