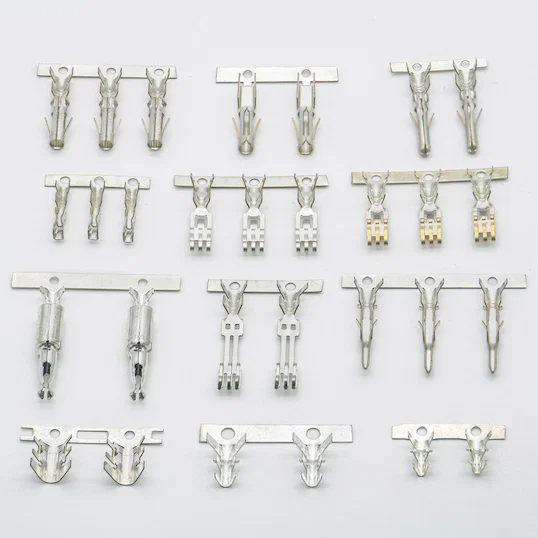

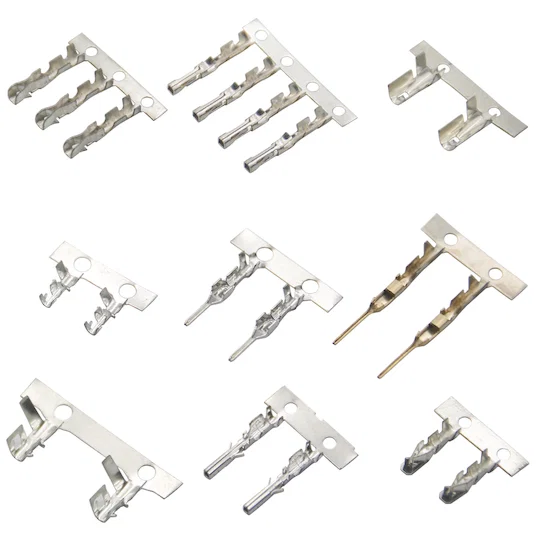

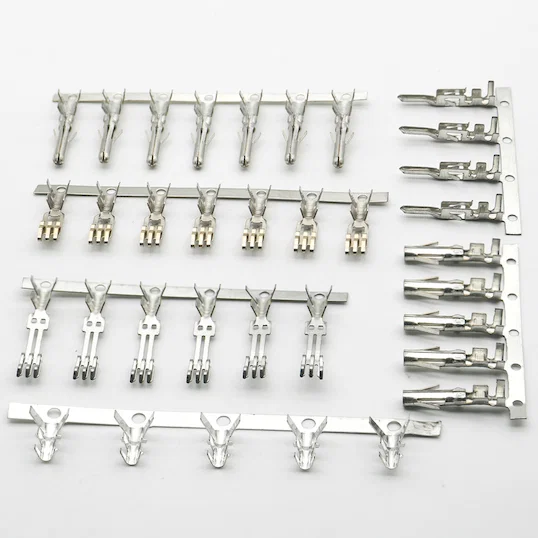

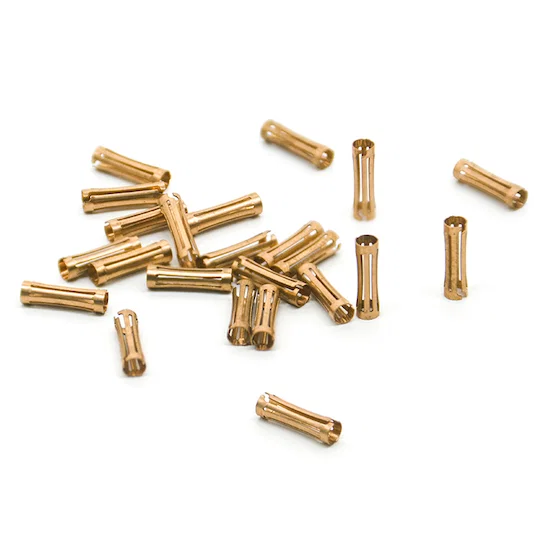

JW-TC02 เป็นขั้วต่อกดย้ำ 4 พินสำหรับชุดสายกลมที่ระยะพิน 5.08 mm หรือ 4.2 mm ใช้ในจุดที่จุดต่อลำโพงหรือจุดจ่ายไฟต้องเสียบและถอดแทนการบัดกรี ขั้วต่อปั๊มขึ้นรูปจากทองเหลือง ทองแดงฟอสฟอรัส ทองแดงเบริลเลียม หรือสแตนเลส SUS304/301 พร้อมการชุบดีบุก นิกเกิล เงิน หรือทอง และสั่งซื้อขั้นต่ำ 1,000 ชิ้น
สายลำโพงที่บัดกรีจะแข็งตัวที่รอยต่อและเส้นลวดขาดตรงจุดที่ตะกั่วสิ้นสุด ส่วนขั้วต่อที่กดย้ำและจับเพียงด้านเดียวจะคลอนหลวมภายใต้แรงสั่นสะเทือนของกรวยลำโพงและความต้านทานสัมผัสจะสูงขึ้น JW-TC02 เป็นขั้วต่อกดย้ำแบบพินกลมที่มีลำตัวปิด การกดย้ำจึงอัดกลุ่มเส้นลวดอย่างสม่ำเสมอและพินกลมนำเสนอเส้นรอบวงเต็มให้ตัวเมียคู่ต่อ ชิ้นงานผ่านการทดสอบพ่นเกลือเพื่อตรวจการเกิดออกไซด์ก่อนปล่อยล็อต และสีคงไว้ตามวัสดุหรือชุบทองหรือเงินเพื่อระบุชนิดการชุบในไลน์ผลิต
ตระกูลนี้แยกตามระยะพิทช์และเฮาส์ซิงมากกว่าตามหน้าที่ JW-TC02 เป็นขั้วต่อพินกลม 4 พิน 5.08/4.2 mm ที่ 1,000 ชิ้น JW-TC01 เป็นตัวเมีย 4 ตำแหน่ง 2.54 mm ที่ 15,000 ชิ้น JW-TC03 เป็นปลั๊กท่อไม่บัดกรี 5.08 mm ที่ 8,000 ชิ้น และ JW-TC04 เป็นขั้วต่อ 4.2 mm สำหรับ Molex Mini-Fit Jr ในงานที่คู่ต่อเป็นหัวต่อลำโพง 4 ช่อง JW-TC02 เป็นรุ่นที่ใส่ได้โดยตรง ส่วนรุ่น 2.54 mm เหมาะกับหัวต่อสัญญาณ ไม่ใช่กระแสของลำโพง
คุณสมบัติหลัก
1. รูปแบบ 4 พิน ที่ระยะพิทช์ 5.08 mm หรือ 4.2 mm ตรงกับระยะหัวต่อลำโพงสองแบบที่ใช้ทั่วไป
2. ลำตัวกดย้ำบนพินกลม อัดกลุ่มเส้นลวดรอบตัวนำแทนการบีบด้านเดียว
3. วัสดุฐานเป็นทองเหลือง ทองแดงฟอสฟอรัส ทองแดงเบริลเลียม หรือสแตนเลส SUS304/301 โดยกำหนดทองแดงเบริลเลียมเมื่อต้องต่อถอดซ้ำหลายครั้ง
4. ตัวเลือกการชุบ ดีบุก นิกเกิล เงิน และทอง โดยคงสีวัสดุหรือชุบทองและเงินเพื่อใช้ระบุชนิดการชุบ
5. ทดสอบพ่นเกลือเป็นการตรวจการเกิดออกไซด์บนขั้วต่อสำเร็จ
6. ระบุการรับรองสิบสองรายการ คือ UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS และ PFOA ที่ขั้นต่ำ 1,000 ชิ้น
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|
| รุ่น | JW-TC02 |
|---|
| ระยะพิทช์พิน | 5.08 mm / 4.2 mm |
|---|
| จำนวนพิน | 4 พิน |
|---|
| วัสดุ | ทองเหลือง, ทองแดงฟอสฟอรัส, ทองแดงเบริลเลียม, สแตนเลส SUS304/301 |
|---|
| การชุบผิว | ชุบดีบุก, ชุบนิกเกิล, ชุบเงิน, ชุบทอง |
|---|
| สี | สีพื้นฐานของวัสดุ, ทอง, เงิน |
|---|
| การทดสอบออกไซด์ | การทดสอบพ่นเกลือ |
|---|
| การรับรอง | UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS, PFOA |
|---|
| ปริมาณสั่งซื้อขั้นต่ำ | 1,000 ชิ้น |
|---|
การใช้งาน
— ลำโพงและอุปกรณ์เสียง: ขั้วต่อ 4 พินที่กดย้ำบนสายดอกลำโพงและเสียบเข้าหัวต่อบนบอร์ด
— เซ็ตท็อปบ็อกซ์และเครื่องใช้ไฟฟ้าขนาดเล็ก: จุดต่อกำลังไฟและสัญญาณ 4 ช่องภายในบนหัวต่อ 5.08 mm
— ชุดสายเสียงยานยนต์และอุปกรณ์เสริม: แนวสายลำโพงที่รับแรงสั่นสะเทือนซึ่งรอยบัดกรีจะล้า
— โคมไฟ: จุดต่อแบบเสียบได้ 4 พินระหว่างเอาต์พุตไดรเวอร์กับโมดูล LED
— งานซ่อมและแก้ไขชุดสาย: เปลี่ยนปลั๊กที่เสียบนชุดสายกลมเดิมโดยไม่ต้องบัดกรีบอร์ดใหม่
