คู่มือผู้ใช้เครื่องพันเทปมือถือ AT-101

T-101 เครื่องพันเทปมือถือสำหรับการมัดรวมสายเคเบิลและสายไฟ เกียร์ 4 ระดับความเร็ว แบตเตอรี่ลิเธียม 4000mAh รองรับเทป PVC/ผ้าสักหลาด/ผ้า ขนาด 10-25 มม. พกพาสะดวก มีแป้นเหยียบเป็นอุปกรณ์เสริม อายุการใช้งานแบตเตอรี่ 5 ชั่วโมง

AT-101 คู่มือการใช้งานเครื่องพันเทปแบบมือถือ
ก่อนใช้งานเครื่อง โปรดอ่านคู่มือนี้อย่างละเอียดเพื่อความปลอดภัยในการใช้งาน!
1. ปุ่มและโหมดการทำงาน
เครื่องพันเทปแบบมือถือ AT-101 มีแผงควบคุมที่เรียบง่ายพร้อมปุ่มต่างๆ ดังนี้:

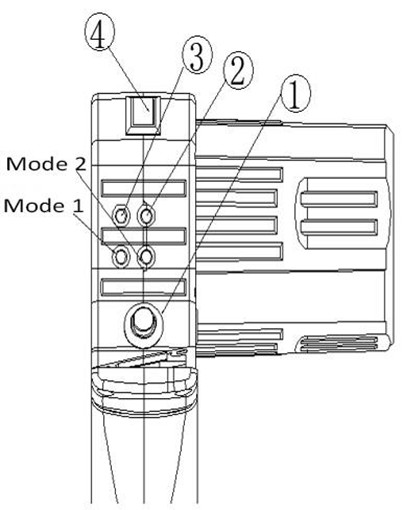

ภาพรวมปุ่ม
1. ปุ่มเบรก
2. ปุ่มลดความเร็ว "-"
3. ปุ่มเพิ่มความเร็ว "+"
4. สวิตช์เปิด-ปิดหลัก
ความเร็วมี 5 ระดับ และสามารถปรับได้ตามการทำงานจริงและความต้องการในการผลิต
ส่วนขับเคลื่อน
กดปุ่มเบรกเพื่อเบรก ไฟสีน้ำเงินจะสว่างค้าง หากต้องการยกเลิกการเบรก ให้แตะปุ่มเบรกเบาๆ
กดสวิตช์เปิด-ปิดหลัก เมื่อเครื่องอยู่ในโหมดสแตนด์บาย ไฟสีเขียวจะสว่าง
โหมดการทำงาน
โหมด 1: ดับเบิลคลิกปุ่มสวิตช์เพื่อเริ่มทำงาน ปล่อยแล้วคลิกหนึ่งครั้งเพื่อหยุดทำงาน
โหมด 2: คลิกปุ่มสวิตช์เพื่อเริ่มทำงาน ปล่อยแล้วจะหยุดโดยอัตโนมัติ

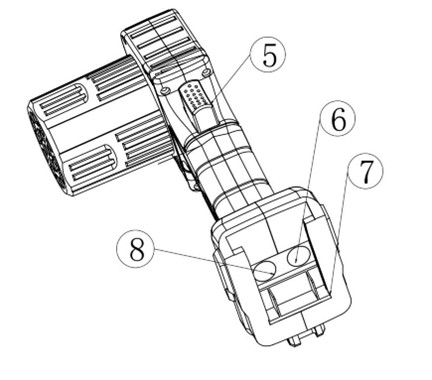

2. รายละเอียดแผงควบคุม

ฟังก์ชันปุ่ม
5. สวิตช์เริ่ม/หยุด
6. รูเสียบอะแดปเตอร์ไฟ
7. ขั้วต่อแบตเตอรี่ลิเธียม 2000mAh
8. รูเสียบสวิตช์เท้าเหยียบ
เมื่อเครื่องอยู่ในโหมดสแตนด์บายและไฟสีเขียวสว่างค้าง ให้ดับเบิลคลิกปุ่มเริ่ม/หยุดเพื่อเริ่มทำงาน เมื่อกดปุ่มอีกครั้ง ล้อช่วยแรงจะหมุนช้าลงหนึ่งรอบแล้วหยุดทำงาน และเครื่องจะกลับสู่สถานะสแตนด์บาย
หากคุณหมุนล้อช่วยแรงด้วยตนเอง คุณต้องกดปุ่มเบรก ซึ่งสามารถหมุนได้เมื่อไฟสีน้ำเงินและสีเขียวสว่างค้าง

3. ชิ้นส่วนส่งกำลัง

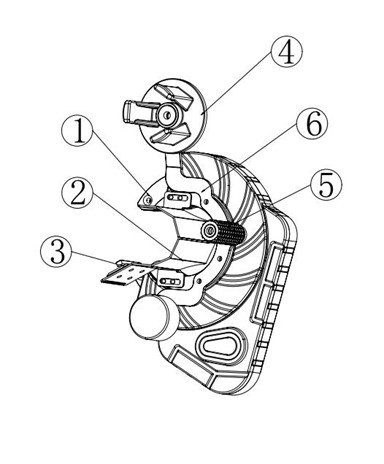

ภาพรวมส่วนประกอบ
1. ล้อช่วยแรง
2. แผ่นยึดรูปตัว "C" ของฐานมีด
3. ฐานมีด
4. ล้อเทป
5. เพลาลูกกลิ้ง
6. แผ่นยึดล้อเทป
แผ่นยึดรูปตัว "C" ของฐานมีด ฐานมีด ล้อเทป เพลาลูกกลิ้ง และแผ่นยึดล้อเทปถูกยึดเข้ากับล้อช่วยแรง
การเคลื่อนที่แบบหมุนของมอเตอร์เกิดจากเฟืองในชิ้นส่วนส่งกำลัง การเคลื่อนที่แบบหมุนใช้ศูนย์กลางของล้อช่วยแรงเป็นจุดศูนย์กลางการหมุน
ความปลอดภัยของฐานมีด
มีใบมีดซ่อนอยู่ในฐานมีด ซึ่งสามารถป้องกันไม่ให้ผู้ปฏิบัติงานได้รับบาดเจ็บจากการสัมผัสผิดพลาดได้อย่างมีประสิทธิภาพ
การใส่เทป
ล้อเทปใช้สำหรับติดตั้งเทป ซึ่งจะถูกสอดผ่านแผ่นยึดฐานมีดผ่านเพลาลูกกลิ้ง และวางบนฐานมีด
ข้อควรระวังด้านความปลอดภัย
โปรดอย่าสัมผัสล้อเทปขณะทำงาน
ควรรักษาระยะห่างที่ปลอดภัยมากกว่า 60 ซม. จากล้อเทปเสมอ

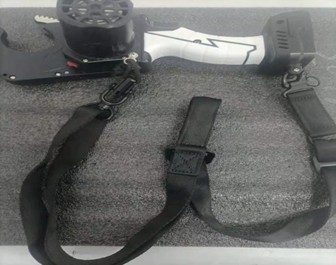

4. การติดตั้งสายคล้องไหล่

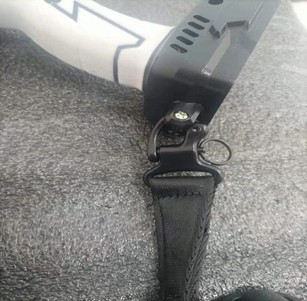

เลื่อนขึ้นและปลดล็อกเพื่อถอดสายรัด

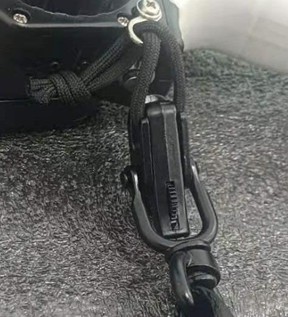

เลื่อนลงและล็อกเพื่อติดตั้ง
ดึงสายรัดเพื่อติดตั้งและถอดประกอบ

5. แผนผังโดยรวม

6. การบำรุงรักษาด้วยการเติมจาระบี
ทาจาระบีที่ช่องเติมจาระบีเป็นประจำเพื่อรักษาประสิทธิภาพการทำงานที่ดีที่สุด
ข้อควรระวัง:
• โปรดปิดเครื่องเมื่อเติมจาระบี
• ช่วงเวลาเติมจาระบี: 2 มล. ต่อเดือน

7. พารามิเตอร์ทางเทคนิค

ข้อมูลจำเพาะ	รายละเอียด
ขนาดเครื่องพันเทป (ไม่รวมแบตเตอรี่)	110 มม. x 160 มม. x 360 มม.
น้ำหนักเครื่องพันเทป	ประมาณ 1 กก.
ขนาดฐานตั้งโต๊ะ (ไม่รวมที่ยึด)	250 มม. x 300 มม. x 280 มม.
น้ำหนักฐานตั้งโต๊ะ	ประมาณ 5 กก.
ข้อมูลจำเพาะแบตเตอรี่	ลิเธียม 4000mAh
แรงดันแบตเตอรี่	10-21V - 4.0A
เวลาใช้งานแบตเตอรี่	ประมาณ 5 ชั่วโมง
น้ำหนักแบตเตอรี่	ประมาณ 0.6 กก.
ความเร็วในการพัน - เกียร์ 1	150 รอบ/นาที
ความเร็วในการพัน - เกียร์ 2	200 รอบ/นาที
ความเร็วในการพัน - เกียร์ 3	350 รอบ/นาที
ความเร็วในการพัน - เกียร์ 4	500 รอบ/นาที
ความกว้างเทป	10-25 มม.
เส้นผ่านศูนย์กลางภายนอกเทปสูงสุด	110 มม.
เส้นผ่านศูนย์กลางภายในเทป	38 มม. (สามารถปรับขนาดอื่นได้ตามสั่ง)
ประเภทเทป	เทป PVC, เทปผ้าสักหลาด, เทปผ้า ฯลฯ
ช่วงการพันที่ใช้งาน	5 มม. - 30 มม. (แนะนำ 25 มม. หรือน้อยกว่า)
