คู่มือการใช้งานเครื่องปอกสายไฟอัจฉริยะหน้าจอสัมผัสสี่เหลี่ยมเล็ก | คู่มือเครื่องตัดและปอกสายเคเบิลอเนกประสงค์

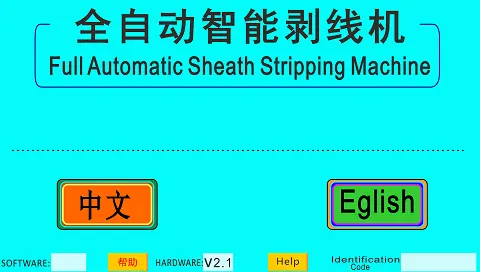

สามารถสลับระหว่างภาษาจีนและภาษาอังกฤษได้อย่างอิสระ โปรดเลือก "Chinese" หรือ "ENGLISH" เพื่อเข้าสู่หน้าถัดไป

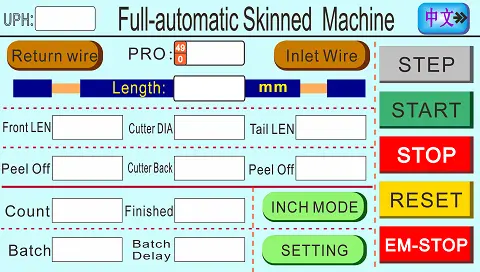

ต่อไปนี้คือหน้าหลักของการตั้งค่าพารามิเตอร์

อินเทอร์เฟซการทำงานของระบบนี้ประกอบด้วยหน้าจอสัมผัส LCD ขนาด 160×107 ต่อไปนี้จะแนะนำฟังก์ชันของแต่ละปุ่ม:
Return wire：กดค้างปุ่มนี้ สามารถขนส่งสายไฟผ่านทางเข้าสายไฟและล้อป้อนสายไฟ และสามารถถอนสายไฟออกจากคมตัด และสามารถปรับได้อย่างอิสระตามต้องการ
Inlet wire：กดค้างปุ่มนี้ สามารถส่งสายไฟไปยังคมตัดผ่านทางเข้าสายไฟภายใต้การส่งของล้อป้อนสายไฟ และสามารถปรับได้อย่างอิสระตามต้องการ
PRO：หมายเลขโปรแกรม พารามิเตอร์ของสายไฟที่มีข้อกำหนดต่าง ๆ ที่ต้องประมวลผลจะถูกเก็บไว้ในหมายเลขโปรแกรมที่แตกต่างกัน เพื่อให้สามารถเรียกใช้ในการใช้งานครั้งต่อไป
Length：ความยาวรวมของสายไฟที่ตัดและปอก (สูงสุด 100m)
Front LEN：ความยาวของหัวสายไฟที่ต้องปอกเปลือกนอก นั่นคือ ความยาวของลวดทองแดงที่จะเอาออกจากเปลือกนอก
Peel off：เมื่อค่าการปอกมากกว่าค่าปลายสายไฟ จะเป็นการปอกเต็ม มิฉะนั้นจะเป็นการปอกครึ่ง
Tail LEN：ความยาวของหางสายไฟที่ปอกจากเปลือกนอก นั่นคือ ความยาวของลวดทองแดงที่เปิดออกเมื่อเอาปลอกนอกออก
Cutter DIA：ความลึกที่มีดตัดผิวหนังเมื่อปอก ยิ่งความกว้างของมีดมาก การตัดก็จะยิ่งตื้น ยิ่งน้อยก็จะยิ่งตัดลึก
(คำเตือนสำคัญ): สามารถป้อนค่าเส้นผ่านศูนย์กลางสายไฟตามเส้นผ่านศูนย์กลางภายนอกจริงของสายไฟ แต่ควรเล็กกว่าขนาดจริงประมาณ 1-2mm เพื่อตัดผิวหนัง ตัวอย่างเช่น: เส้นผ่านศูนย์กลางภายนอกของเปลือกนอกสายไฟคือ 5mm และควรป้อนเส้นผ่านศูนย์กลางสายไฟประมาณ 4.5mm หากลวดทองแดงเสียหาย ให้เพิ่มค่า หากไม่สามารถปอกหัวหรือหางสายไฟได้ ให้ลดค่า)
Cutter Back：ค่าที่มีดจะหดกลับหลังจากตัดเข้าไปในสายไฟเมื่อปอกผิวหนัง เพื่อให้แน่ใจว่ามีดสามารถจับสายไฟและปอกผิวหนังได้ ยิ่งสายไฟหนา ค่าการหดกลับยิ่งมาก และยิ่งสายไฟบาง ค่าการหดกลับยิ่งน้อย
(ค่าหดกลับ: โดยปกติตั้งประมาณ 0.5-3mm หมายถึงมีดหดกลับ 0.5-3mm)
Count: ตั้งค่าปริมาณการผลิตที่วางแผนไว้ เมื่อสายไฟที่เครื่องประมวลผลถึงค่านี้ เครื่องจะหยุดโดยอัตโนมัติและแสดงคำเตือน
Batch：ตั้งค่าปริมาณการรวมกลุ่มการผลิต เครื่องสามารถหยุดชั่วคราวไม่กี่วินาทีเมื่อถึงจำนวนตามปริมาณ และหยุดตามเวลาที่ป้อนโดยตัวจับเวลา
Finished: แสดงจำนวนรวมจริงที่ผลิตในปัจจุบัน เมื่อ "Finished" = "Count" เครื่องจะหยุดโดยอัตโนมัติ
Batch delay：เมื่อเครื่องถึงจำนวน "Batch" ที่ตั้งไว้ เครื่องจะหยุดตามเวลาที่ตั้งไว้ หากตั้งเป็น 1 จะหยุด 1 วินาที หากตั้งเป็น 2 จะหยุด 2 วินาที เป็นต้น เมื่อตั้งเป็น "0" เครื่องจะหยุดและคุณต้องกดปุ่มเริ่มด้วยตนเองเพื่อให้ทำงานต่อ
Step：กดปุ่มเริ่มในโหมดอัตโนมัติ เครื่องจะทำงานโดยอัตโนมัติจนถึงค่ารวมที่ตั้งไว้แล้วหยุด กดปุ่มเริ่มในโหมดขั้นตอนเดียว เครื่องจะทำงานเพียงขั้นตอนเดียว กดปุ่มเริ่มก่อนดำเนินการขั้นตอนต่อไป ในโหมดรอบเดียว กดปุ่มเริ่มและเครื่องจะทำงานหนึ่งรอบ (ตัดหนึ่งเส้น)
Start：มีฟังก์ชันเดียวกับปุ่มทึบสีเขียวบนแผงควบคุม กดหนึ่งครั้ง เครื่องจะเริ่มจนกว่าปริมาณการประมวลผลถึงจำนวนรวมที่ตั้งไว้
Stop：มีฟังก์ชันเดียวกับปุ่มทึบสีเหลืองบนแผงควบคุม กดหนึ่งครั้ง เครื่องจะหยุดโดยอัตโนมัติหลังจากประมวลผลสายไฟ
Reset：หลังจากตั้งค่าพารามิเตอร์แล้ว ต้องรีเซ็ตหนึ่งครั้งเพื่อเริ่ม
EM-Stop：มีฟังก์ชันเดียวกับปุ่มทึบสีแดงบนแผงควบคุม กดเมื่อเครื่องกำลังทำงาน เครื่องจะหยุดทันที เมื่อเครื่องหยุด ต้องรีเซ็ตเครื่องเพื่อเริ่ม

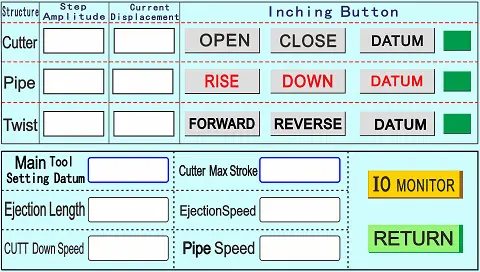

【Open/Close/Datum】
ปุ่มทั้งสามนี้เป็นสวิตช์ที่ต้องเรียกใช้เมื่อปรับเทียบมีด
Open：เมื่อคุณคลิก "Open" อย่างต่อเนื่อง มีดบนและล่างจะเปิดออกช้าๆ ในระยะหนึ่ง
Close：เมื่อคุณคลิก "Close" อย่างต่อเนื่อง มีดบนและล่างจะเข้าใกล้กันช้าๆ จนกระทั่งปิดทับกัน
Datum：คลิกปุ่ม "Datum" เพื่อให้มีดกลับไปยังตำแหน่งเดิมอย่างรวดเร็ว

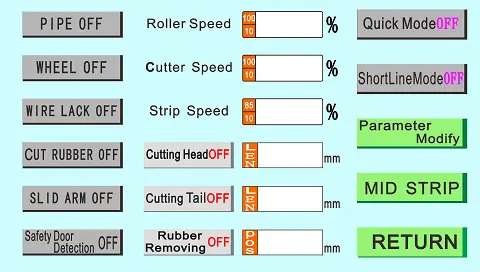

【parameter settings】คำแนะนำการตั้งค่าหน้า

Pipe on：ท่อนำสายไฟสามารถตีได้
Wheel on：รอกออกสามารถยกขึ้นได้เมื่อปอกหัวสายไฟ (เครื่องที่มีฟังก์ชันยกกระบอกสูบมีฟังก์ชันนี้)
Wire lack off：หลังจากสตาร์ทเครื่อง ไม่มีสายไฟในล้อหน้า และเครื่องหยุดโดยอัตโนมัติ
Cut rubber off：หลังจากสตาร์ทเครื่อง เมื่อปอกเปลือกนอก ให้บีบคลิปเพื่อเคาะเศษผิวหนังที่ปอกออก
Slid arm off：ฟังก์ชันนี้ต้องติดตั้งแขนหุ่นยนต์
Roller speed：ความเร็วในการหมุนของรอกสายเข้าและออกสามารถปรับได้ตั้งแต่ 1 ถึง 100 โดย 1 ช้าที่สุดและ 100 เร็วที่สุด
Cutter speed：ตั้งค่าความเร็วในการทำงานของมีด ช่วงที่ปรับได้คือ 1-100 โดย 1 ช้าที่สุดและ 100 เร็วที่สุด
Strip speed：ความเร็วในการปอกเปลือกสายไฟสามารถปรับได้ในช่วง 1-100 โดย 1 ช้าที่สุดและ 100 เร็วที่สุด
Cut down speed：ตั้งค่าความเร็วในการทำงานของมีดเมื่อมีดกำลังตัด ช่วงที่ปรับได้คือ 1-100 โดย 1 ช้าที่สุดและ 100 เร็วที่สุด
Ejection speed：ตั้งค่าความเร็วในการทำงานของล้อสายออกเมื่อปล่อยสายไฟ ช่วงที่ปรับได้คือ 1-100 โดย 1 ช้าที่สุดและ 100 เร็วที่สุด

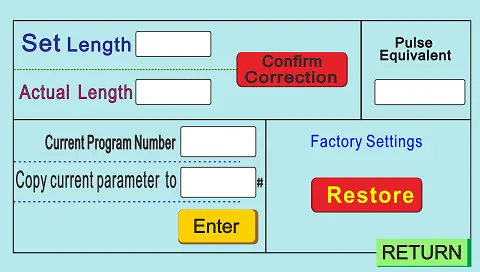

【Length modify】คำอธิบายการตั้งค่าพารามิเตอร์
【Length modify】：ใช้เพื่อแก้ไขข้อผิดพลาดในความยาวของสายไฟที่ประมวลผลจริง
Set length：ตั้งค่าความยาวของสายไฟที่จะตัดแต่ง
Actual length：ค่าความยาวจริงที่เครื่องตัด
หลังจากป้อนค่าจริงนี้ กด【Length modify】เครื่องจะตัดสายไฟที่มีความยาวเท่ากับความยาวที่ตั้งไว้
Actual cutter Dia：ตั้งค่าเส้นผ่านศูนย์กลางสายไฟจริง
Wire diameter coefficient：โดยทั่วไปไม่ต้องตั้งค่า ระบบใช้ค่าเริ่มต้น
Factory set：กดปุ่มนี้เพื่อคืนค่าพารามิเตอร์ที่ตั้งโดยเครื่องกลับสู่สถานะเดิม แนะนำว่าอย่ากดปุ่มนี้

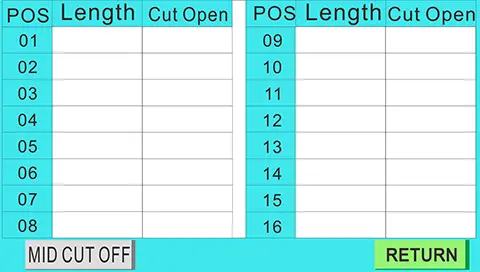

【Middle peel setting】：กดและเข้าสู่การตั้งค่าต่อไปนี้
【Mid cut on/ off】ในโหมดเปิด ความยาวรวม ความยาวหัวสายไฟและหางสายไฟของหน้าหลักจะเชื่อมโยงกัน มีการปอกกลางทั้งหมด 16 ตำแหน่ง ตำแหน่ง 01【Length】ป้อนตำแหน่งของการตัดกลางครั้งแรก【Cut open】คือระยะที่ดึงออก ตัวอย่างเช่น：ความยาวรวมคือ 200mm ปอก 20mm ที่กลาง 100mm เพื่อเปิดลวดทองแดง นั่นคือ ตั้ง 01 length = 100, strip = 20

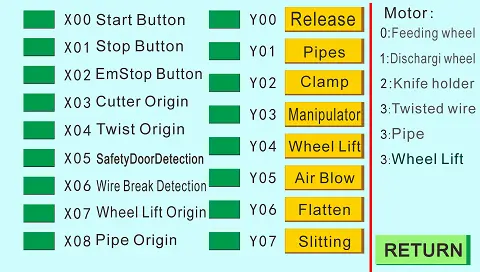

กด【IO Monitor】เพื่อเข้าสู่หน้าการตั้งค่าต่อไปนี้
จุดตรวจสอบ IO แต่ละจุดสอดคล้องกับจุดเดินสายแต่ละจุดของบอร์ดหลัก โดยปกติ การตรวจสอบจะเปิดเมื่อเครื่องทำงานผิดปกติเพื่อระบุปัญหา
เคล็ดลับสำหรับการปอกและการดีบัก:
เมื่อดีบักหลังจากป้อนพารามิเตอร์ ให้สลับโหมด "อัตโนมัติ" เป็นโหมด "ขั้นตอนเดียว" ก่อนเพื่อทดสอบสายไฟ หลังจากได้ผลลัพธ์ที่น่าพอใจ ให้สลับไปที่โหมด "อัตโนมัติ" เพื่อประมวลผลสายไฟอย่างเป็นทางการ
