แม่พิมพ์ย้ำขั้ว OTP แนวตั้งทรง U สำหรับเครื่อง JST JW-AP03

📅 2025-05-23 👁️ 300
  • รุ่นผลิตภัณฑ์: JW-AP03

  • ข้อมูลจำเพาะ

    ประเภท: แม่พิมพ์จีบแนวตั้ง OTP
    การใช้งาน: สำหรับเครื่องจีบเทอร์มินัล JST
    รูปแบบ: แม่พิมพ์รูปตัวยู OTP
    การประยุกต์ใช้: การประกอบอิเล็กทรอนิกส์
  • สอบถามตอนนี้

JW-AP03 เป็นแม่พิมพ์ย้ำขั้ว OTP แนวตั้งแบบระยะชักบวก ที่มีแม่พิมพ์รูปตัว U สำหรับเครื่องย้ำขั้ว JST แท่นกดเคลื่อนลงตรงเข้าทั่งยึดรูป U ที่อยู่กับที่ และแถบขั้วถูกป้อนเข้าแม่พิมพ์จากด้านข้าง

เนื่องจากระยะชักเป็นแบบระยะชักบวก และแนวตั้ง แรงย้ำจึงถูกส่งตามแกนเครื่องโดยไม่มีแรงด้านข้างกระทำต่อแท่นกด และรูป U ยึดกระบอกขั้วให้ตั้งฉากกับทั่งขณะกรามย้ำเคลื่อนลง การป้อนด้านข้างทำให้รางแถบขั้วพ้นจากตำแหน่งผู้ปฏิบัติงาน ซึ่งสำคัญบนสถานีที่เดินรอบต่อเนื่อง

แม่พิมพ์นี้ใช้แทนกันได้กับแม่พิมพ์แนวนอนและแนวตั้งที่ใช้บนเครื่อง JST เดียวกัน ไลน์งานจึงเดินขั้วเดียวในแนวใดก็ได้โดยไม่ต้องตั้งแท่นกดชุดที่สอง

คุณสมบัติหลัก

1. แม่พิมพ์รูปตัว U พร้อมระยะชักแนวตั้งแบบระยะชักบวก เข้าทั่งยึดที่อยู่กับที่

2. รางนำแท่นกดแนวตั้งส่งแรงย้ำตามแกนเครื่องโดยไม่เกิดแรงด้านข้าง

3. รางป้อนขั้วเข้าด้านข้างพร้อมนิ้วนำแบบสปริงที่ยึดแถบขั้วไว้ในตำแหน่งย้ำ

4. บล็อกแม่พิมพ์ยึดด้วยสกรูกับตัวต่อแท่นกด จึงเปลี่ยนกรามย้ำได้โดยไม่ต้องจัดแนวฐานใหม่

5. แผ่นฐานมีรูยึดแบบช่องสำหรับปรับหน้า-หลังบนแท่นหัวย้ำ

6. ใช้แทนกันได้กับแม่พิมพ์แนวนอนและแนวตั้งบนเครื่องย้ำขั้ว JST

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ
รุ่นJW-AP03
ประเภทแม่พิมพ์แม่พิมพ์ย้ำขั้ว OTP แนวตั้งแบบระยะชักบวก ทรง U
แนวการย้ำแนวตั้ง
การป้อนขั้วเข้าด้านข้าง
เครื่องที่ใช้ได้เครื่องย้ำขั้ว JST
การใช้งานการย้ำขั้วสายไฟ

การใช้งาน

— เครื่องย้ำขั้ว JST ที่ติดตั้งแท่นกดแนวตั้งสำหรับขั้วแบบกระบอกเปิด

— การประกอบชุดสายที่ป้อนสายในแนวราบและรอยย้ำปิดจากด้านบน

— เซลล์ประกอบอิเล็กทรอนิกส์ที่ใช้ขั้วทรง U บนแท่นกดแนวตั้ง

— การสลับระหว่างการย้ำแนวนอนและแนวตั้งบนเครื่องเดียวโดยใช้ข้อกำหนดขั้วชุดเดียว

— การเปลี่ยนแม่พิมพ์แนวตั้งที่สึกหรอบนสถานี OTP เดิม

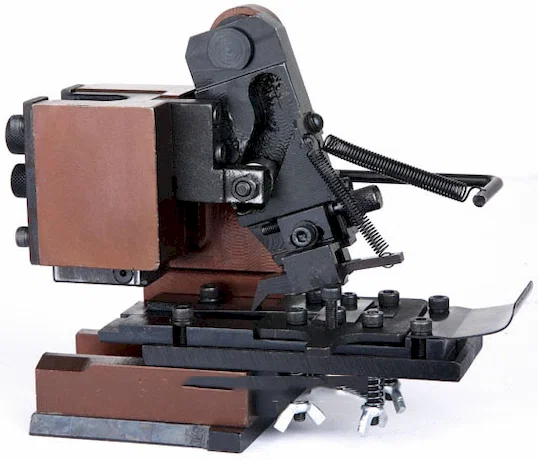

Black OTP transverse crimping applicator, side view with terminal feed arm and springBlack OTP transverse crimping applicator, side view with terminal feed arm and springOTP terminal crimping applicator, opposite side view showing feed pawl and mounting baseRear view of crimping applicator ram and base, black steel with copper-toned platesCrimping applicator front view with adjustable terminal guide, springs and mounting bracketBlack OTP transverse crimping applicator, side view with terminal feed arm and spring
