เครื่องกดหัวสายแบบนิวเมติก 0.08-10 mm² T6-4
เครื่องกดหัวสายแบบนิวเมติก 0.08-10 mm² T6-4 Thumb เครื่องกดหัวสายแบบนิวเมติก 0.08-10 mm² T6-4 Thumb
Video Thumbnail

เครื่องกดหัวสายแบบนิวเมติก 0.08-10 mm² T6-4

📅 2025-05-23 👁️ 2,421
  • รุ่นผลิตภัณฑ์: T6-4

  • ข้อมูลจำเพาะ

    รุ่น: T6-4
    ช่วงจีบ: 0.08-10mm²
    แรงจีบ: 1.3T
    ความดันอากาศ: 0.3-0.8MPa
    ขนาด: 251×100×150mm
    น้ำหนัก: 5.52kg
  • สอบถามตอนนี้

T6-4 เป็นเครื่องกดหัวสายแบบนิวเมติกสำหรับหัวสายท่อและหัว ferrule บนสาย 0.08-10 mm² ปิดแม่พิมพ์หกเหลี่ยมรอบหัวสายด้วยแรง 1.3 t จากลมโรงงาน 0.3-0.8 MPa ในโครง C ขนาด 251 x 100 x 150 mm น้ำหนัก 5.52 kg

เครื่องกดหัวสายแบบมือออกแรงตามที่มือผู้ปฏิบัติกด หัว ferrule เดียวกันจึงอาจกดไม่พอที่ปลายกะและกดเกินเมื่อใช้มือที่แรงกว่า และรูปหกเหลี่ยมมักปิดไม่สนิท ในเครื่องนี้แรงมาจากกระบอกลมที่แรงดันตั้งไว้ หัวสายทุกตัวจึงได้รับแรง 1.3 t เท่ากันและแม่พิมพ์หกเหลี่ยมปิดสนิทโดยรอบ คอโครง C มีฝาครอบป้องกัน และชุดแม่พิมพ์อยู่ในที่ยึดแบบกลมที่คอ เครื่องจึงย้ายระหว่างโต๊ะได้ด้วยหูหิ้วด้านบนและกลับมาใช้งานบนสายลมเดิมได้

เป็นรุ่นฝั่งหัวสายของกลุ่มนี้ เครื่องอื่นเตรียมสาย ส่วนเครื่องนี้ปิดหัวสาย ออกแบบสำหรับหัวสายท่อที่มีรูปหกเหลี่ยม ไม่ใช่หัวสายวงแหวนหรือใบมีดแบบหุ้มฉนวนซึ่งต้องใช้แม่พิมพ์และรูปทรงการกดที่ต่างกัน

คุณสมบัติหลัก

1. ช่วงกด 0.08-10 mm² ครอบคลุมสายควบคุม 0.08 mm² ถึงสายฟีดเดอร์ 10 mm² ในเครื่องเดียว

2. แรงกด 1.3 t จากแรงดันลม 0.3-0.8 MPa ความสูงการกดจึงกำหนดด้วยเรกูเลเตอร์ไม่ใช่แรงของผู้ปฏิบัติ

3. แม่พิมพ์รูปหกเหลี่ยมปิดหกจุดโดยรอบหัวสายอย่างสม่ำเสมอ ให้หัวสายแนบกับเส้นลวดตัวนำโดยรอบ

4. การทำงานด้วยลมทำให้มือทั้งสองข้างจับสายและหัวสายได้ตลอดระยะชัก

5. คอโครง C พร้อมฝาครอบเหนือแม่พิมพ์ นิ้วจึงเข้าถึงแม่พิมพ์ที่กำลังปิดไม่ได้

6. ขนาด 251 x 100 x 150 mm น้ำหนัก 5.52 kg พร้อมหูหิ้ว เล็กพอวางท้ายโต๊ะเดินสายและย้ายไปไลน์อื่นได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ
รุ่นT6-4
ประเภทเครื่องเครื่องกดหัวสายแบบนิวเมติกสำหรับหัวสายท่อ
ช่วงการกดหัวสาย0.08-10 mm²
แรงกด1.3 t
แรงดันลม0.3-0.8 MPa
รูปทรงการกดหกเหลี่ยม
ขนาดเครื่อง251 x 100 x 150 mm
น้ำหนัก5.52 kg

การใช้งาน

— งานเดินสายตู้ควบคุมและแผง: กดหัวสายบนสายแผง 0.5-10 mm² ก่อนเข้าบล็อกขั้วต่อ

— งานเดินสายของผู้สร้างเครื่องจักร: ปิดหัวสายเดี่ยวและคู่บนโต๊ะด้วยความสูงการกดที่ทำซ้ำได้

— สายเซนเซอร์และแอคชูเอเตอร์: กดหัวสาย 0.08-1.5 mm² บนสายอุปกรณ์ขนาดเล็ก

— สายฮาร์เนสเครื่องใช้ไฟฟ้าและระบบ HVAC: ปิดปลายสายหลายแกนก่อนต่อ

— สายฟีดเดอร์สวิตช์เกียร์: กดหัวสายท่อ 6-10 mm² ในจุดที่เครื่องมือมือปิดหกเหลี่ยมได้ไม่สนิท

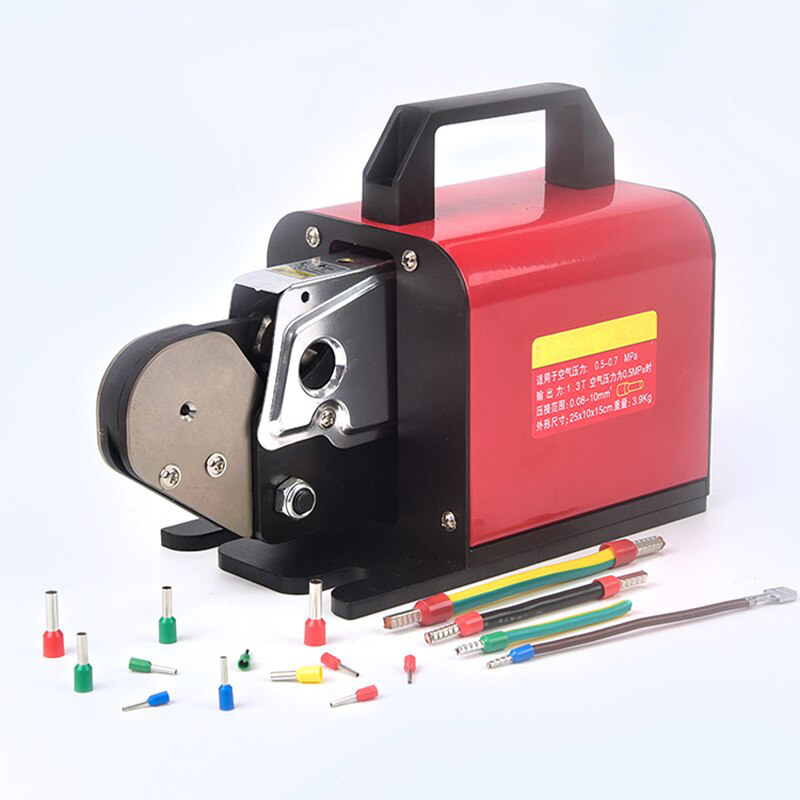

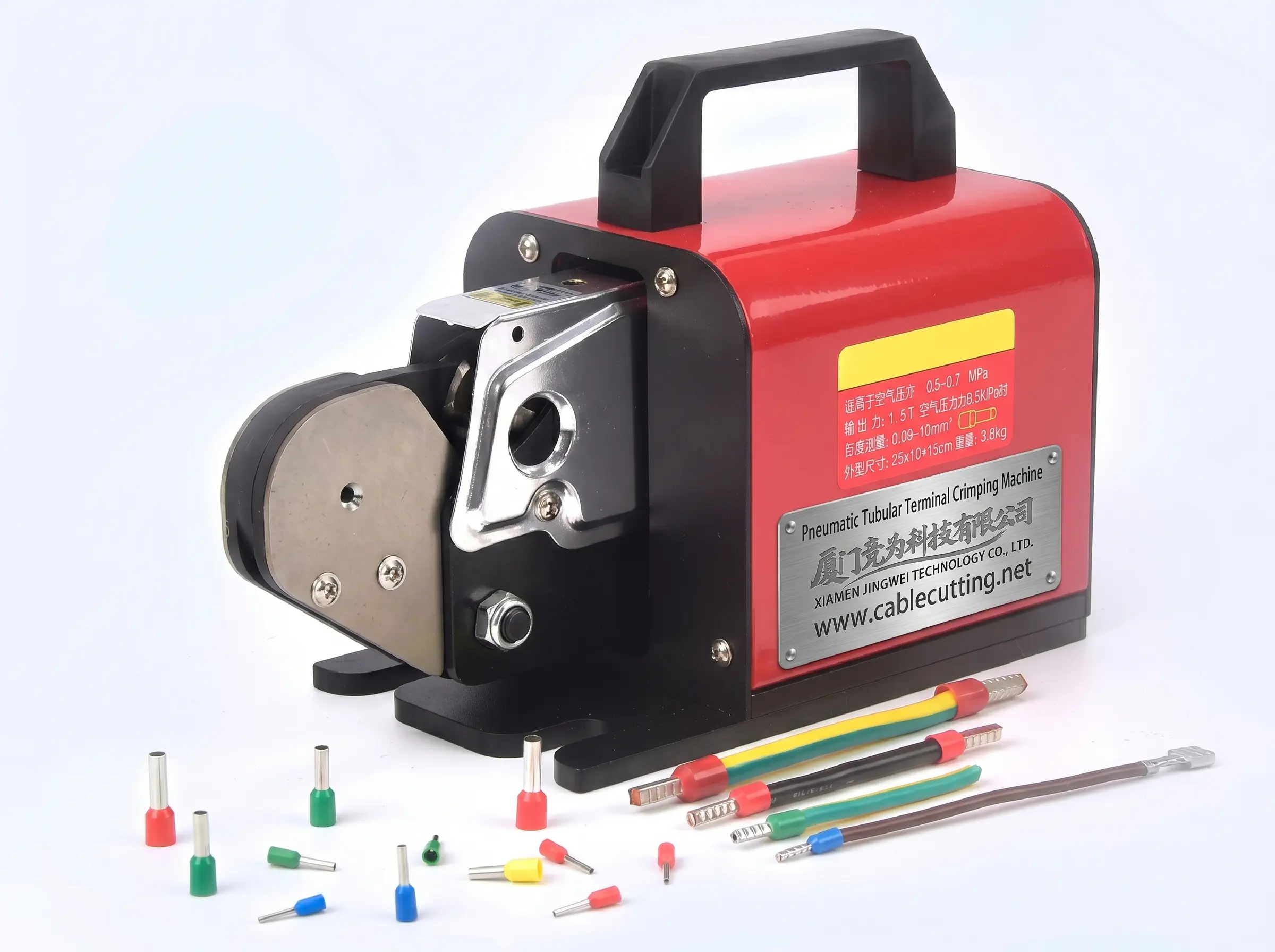

เครื่องกดหัวสายแบบนิวเมติก T6-4 สีแดง พร้อมหัวสายท่อและตัวอย่างสายที่กดแล้วมือสอดหัวสายหุ้มฉนวนเข้าแม่พิมพ์กดของ T6-4 ในลำดับสองขั้นแผ่นกำหนดตำแหน่งหัวสายที่ระบุ 6-10 กำลังตรวจสอบหัวสายที่กดแล้วแผ่นกำหนดตำแหน่งสามชิ้นสำหรับขนาดสายต่างกันข้างภาพระยะใกล้ของหัวสายที่กดแล้วแป้นเหยียบสวิตช์สีเหลืองสำหรับเครื่องกด T6-4 ขนาด 173 x 153 x 134 mmตารางข้อมูลจำเพาะเครื่องกด T6-4 และ T6-6 พร้อมรูปทรงการกดและแผนภาพการต่อ
