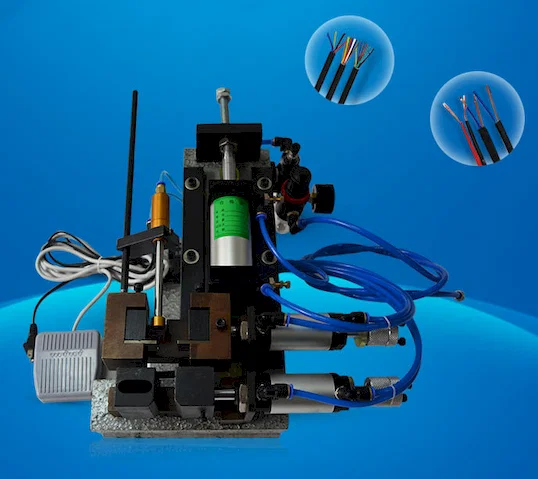

WPM-305 เป็นเครื่องปอกสายไฟแบบนิวเมติกตั้งโต๊ะสำหรับสายเส้นผ่านศูนย์กลางภายนอก 0 ถึง 5 mm ด้วยความยาวปอกสูงสุด 50 mm แรงใบมีด 31–73 kgf ที่ลม 0.3–0.7 MPa และวงจรควบคุมสร้างสำหรับไฟ 220 V/50 Hz หรือ 110 V/60 Hz
สายขนาดเล็กคือจุดที่การปอกด้วยมือล้มเหลว ใบมีดที่ตั้งลึกเกินจะตัดเส้นลวด ที่ตั้งตื้นเกินจะเหลือฉนวนบนตัวนำ และข้อบกพร่องจะปรากฏที่สถานีกดย้ำเท่านั้น บน WPM-305 ใบมีดปิดด้วยกระบอกลมและความลึกถูกกำหนดด้วยสต็อปเชิงกล รอยตัดจึงซ้ำได้ทั้งม้วน กระบอกลมแยกกันจับยึดสายและดึงปลอกหลังการตัด และกล่องควบคุมแบบปุ่มคู่ทำให้มือทั้งสองว่างสำหรับจับสาย

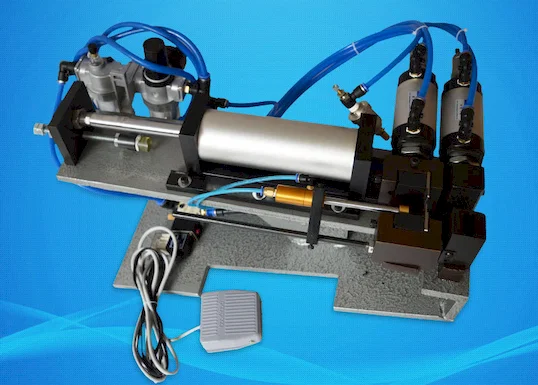

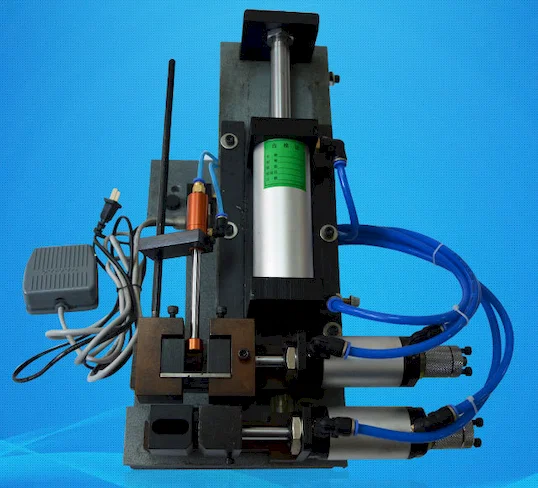

305 เป็นรุ่นเล็กที่สุดของเครื่องปอกนิวเมติก WPM คือเส้นผ่านศูนย์กลาง 0–5 mm และปอก 50 mm เทียบกับ 0–15 mm และ 100 mm ของ WPM-310, 0–20 mm และ 150 mm ของ WPM-315 และ 0–30 mm และ 150 mm ของ WPM-416 ที่น้ำหนัก 20 kg ยังเป็นรุ่นโครงเต็มที่เบาที่สุดในกลุ่ม ซึ่งสำคัญเมื่อเครื่องเดียวต้องให้บริการหลายโต๊ะ หน้าต่างเปลือกยาวบนสายเกิน 20 mm อยู่นอกเหนือทุกรุ่นเหล่านี้ และรับได้เฉพาะ WPM-330 จนถึงขีดจำกัด 20 mm ของรุ่นนั้น
คุณสมบัติหลัก
1. ช่วงเส้นผ่านศูนย์กลางภายนอก 0–5 mm ด้วยความยาวปอกสูงสุด 50 mm ตั้งด้วยสต็อปเชิงกลบนชุดเลื่อนใบมีด
2. แรงดันใช้งาน 0.3–0.7 MPa ให้แรงที่ใบมีด 31–73 kgf ตั้งด้วยตัวปรับแรงดันให้เหมาะกับเปลือกไม่ใช่กับผู้ปฏิบัติ
3. การจับยึด การตัด และการดึงออกใช้กระบอกลมแยกกัน ปลอกจึงถูกดึงออกโดยไม่ลากบนตัวนำ
4. กล่องควบคุมแบบปุ่มคู่บนสายต่อเริ่มรอบ ผู้ปฏิบัติจึงวางมือทั้งสองบนสายตลอดการปอก
5. วงจรควบคุมรองรับสองแรงดันไฟ คือ 220 V/50 Hz หรือ 110 V/60 Hz เครื่องเดียวกันจึงใช้ได้กับไฟเฟสเดียวทั้งสองระบบ
6. โครง 400 × 300 × 270 mm น้ำหนัก 20 kg หนักพอจะอยู่กับที่บนโต๊ะระหว่างจังหวะดึง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|
| รุ่น | WPM-305 |
|---|
| ประเภทเครื่อง | เครื่องปอกสายไฟแบบนิวเมติก |
|---|
| เส้นผ่านศูนย์กลางสาย | 0–5 mm |
|---|
| ความยาวปอกสูงสุด | 50 mm |
|---|
| แรงดันลม | 0.3–0.7 MPa |
|---|
| แรงใบมีด | 31–73 kgf |
|---|
| แรงดันไฟ | 220 V/50 Hz, 110 V/60 Hz |
|---|
| ขนาดเครื่อง | ยาว400 × กว้าง300 × สูง270 mm |
|---|
| น้ำหนัก | 20 kg |
|---|
ภาพรวมรุ่นทั้งหมด

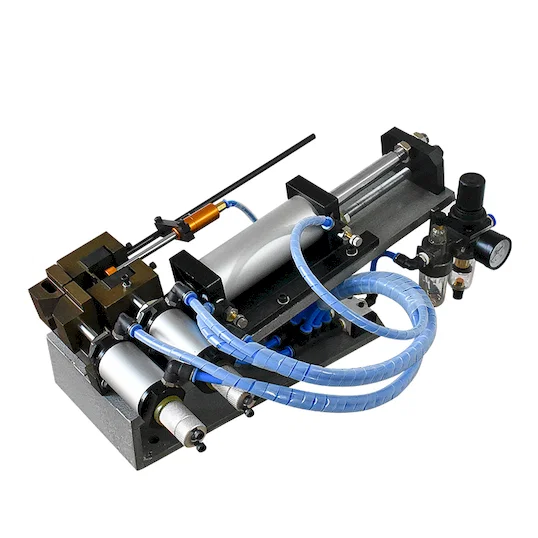

เครื่องปอกสายไฟแบบนิวเมติกทั้งห้ารุ่นใช้หลักการทำงานเดียวกัน ตารางด้านล่างแสดงความต่างด้านความสามารถ แรง และพื้นที่ติดตั้ง เพื่อเลือกขนาดที่ตรงกับช่วงสายของงาน
| พารามิเตอร์ | WPM-305 | WPM-310 | WPM-315 | WPM-330 | WPM-416 |
|---|
| ช่วงเส้นผ่านศูนย์กลางสาย | 1–5 mm | 1–10 mm | 1–15 mm | 1–20 mm | 1–30 mm |
|---|
| ความยาวปอกสาย | 3–50 mm | 3–100 mm | 3–150 mm | 3–330 mm | 3–150 mm |
|---|
| ขนาดกระบอกลม | Ø40 | Ø50 | Ø60 | Ø60 | Ø80 |
|---|
| แรงจับยึดใบมีด | 31–37 kg | 49–115 kg | 84–196 kg | 84–196 kg | 165–300 kg |
|---|
| แหล่งจ่ายไฟ | 220 V | 220 V | 220 V | 220 V | 220 V |
|---|
| ขนาดเครื่อง (ยาว×กว้าง×สูง) | 40×30×27 cm | 48×33×28 cm | 60×42×36 cm | 110×55×45 cm | 80×62×55 cm |
|---|
| น้ำหนักสุทธิ | 20 kg | 25 kg | 35 kg | 65 kg | 50 kg |
|---|
| บรรจุภัณฑ์ | ลังไม้ บรรจุภัณฑ์ส่งออกมาตรฐาน |
|---|
การใช้งาน
— งานประกอบอิเล็กทรอนิกส์: สายต่อภายในและสายเครื่องมือ 0.5–2.5 mm² ที่ปอกปลายเดียวก่อนชุบดีบุกหรือกดย้ำ
— งานเดินสายเครื่องใช้ไฟฟ้า: สายเซนเซอร์ พัดลม และสายควบคุมขนาดถึง 5 mm OD ปอก 8–20 mm เพื่อเสียบขั้วต่อ
— การผลิต LED และโคมไฟ: สายไฟ 2–4 mm² บนไดรเวอร์และคอนเนกเตอร์ที่ลอกเปลือกโดยไม่ทำลายเส้นลวด
— สายเครื่องมือวัดและเซนเซอร์: สายหลายแกนเส้นเล็กที่รอยบากหนึ่งรอยบนเส้น 0.2 mm ทำให้ทั้งชุดเสีย
— โรงงานประกอบตู้: ล็อตเล็กของสายควบคุมที่ปอกบนโต๊ะ ซึ่งเครื่องปอกอัตโนมัติเต็มรูปแบบยังไม่คุ้มทุน
