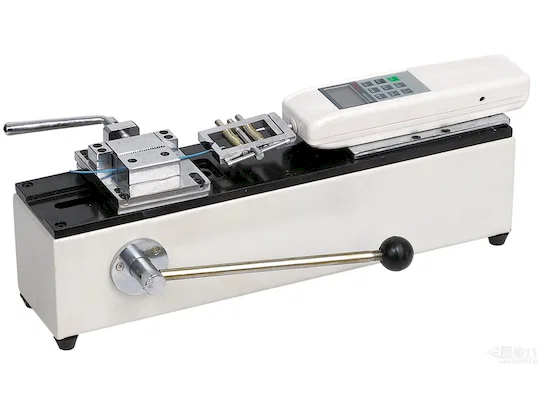

WPM-ADL-0.5KN เป็นเครื่องทดสอบแรงดึงในแนวนอนพร้อมเกจวัดแรงดิจิทัล สำหรับข้อต่อแบบย้ำและแบบเชื่อมบนสาย กำลังวัด 500 N และเลือก 1000 N ได้ ด้วยความละเอียด 0.01 N และความแม่นยำ ±0.5% เกจมีขนาด 115 x 180 x 30 mm ใช้แบตเตอรี่ชาร์จจาก 220 V AC ใช้เวลา 4-6 ชั่วโมง
รอยย้ำที่ต้องลงนามรับรองต้องการตัวเลข ไม่ใช่ตำแหน่งเข็ม ชิ้นงานถูกยึดระหว่างบล็อกจับยึดด้านซ้ายของแท่นกับหัวจับสายสามหมุด ด้ามหมุนพร้อมลูกบิดดึงแคร่เลื่อนออก และเกจอยู่ในแนวแรงและเก็บค่าสูงสุดไว้ ค่าที่อ่านได้แสดงบน LCD บันทึกผ่านแป้นกด และพอร์ตที่ปลายเกจส่งข้อมูลออกสู่คอมพิวเตอร์ ระดับโอเวอร์โหลดที่อนุญาตคือ 150% การดึงที่เกิน 500 N จึงไม่ทำให้เกจเสียหาย

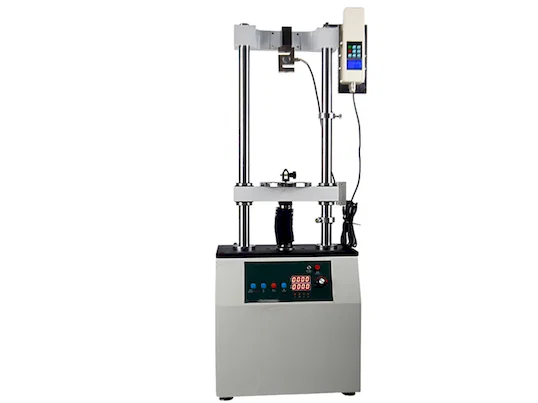

เมื่อเทียบกับ WPM-490N ความแตกต่างอยู่ที่ความละเอียดและการบันทึก คือ 490N อ่าน 0-490 N บนหน้าปัด ขณะที่รุ่นนี้แยกได้ 0.01 N ที่ ±0.5% และส่งค่าออกได้ หากต้องบันทึกชุดผลการดึงเทียบข้อกำหนดรอยย้ำ เครื่องนี้คือคำตอบ แต่หากเพียงผ่านหรือไม่ผ่านที่โต๊ะ เครื่องอ่านหน้าปัดก็ง่ายกว่า งานที่แรงเกินช่วงหมุนด้วยมือให้ใช้แท่นขับมอเตอร์ WPM-5000A ซึ่งดึงที่ 15-240 mm/min ตามที่ตั้ง
คุณสมบัติหลัก
1. กำลังวัด 500 N เลือก 1000 N ได้ ความละเอียด 0.01 N และความแม่นยำ ±0.5%
2. โอเวอร์โหลดที่อนุญาต 150% การทดสอบที่เกิน 500 N จึงไม่ทำให้เกจเสียหาย
3. หัวจับสายสามหมุดและบล็อกจับแบบคันล็อกยึดขั้วกับปลายสายให้ตรงแนวแรงดึง
4. ด้ามหมุนพร้อมลูกบิดขับแคร่ด้วยมือ และเกจเก็บค่าสูงสุดไว้ให้อ่านหลังปลดแรง
5. จอ LCD และแป้นกดบนเกจ พร้อมพอร์ตข้อมูลที่ปลายตัวเครื่องสำหรับส่งเข้าคอมพิวเตอร์
6. ใช้แบตเตอรี่ชาร์จจาก 220 V AC ใน 4-6 ชั่วโมง จึงใช้ที่โต๊ะทำงานหรือที่แผนกตรวจรับได้
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|
| รุ่น | WPM-ADL-0.5KN |
|---|
| ประเภทเครื่อง | เครื่องทดสอบแรงดึงขั้วในแนวนอน |
|---|
| ช่วงแรง | 500 N (เลือก 1000 N ได้) |
|---|
| ความละเอียด | 0.01 N |
|---|
| ความแม่นยำ | ±0.5% |
|---|
| โอเวอร์โหลดที่อนุญาต | 150% |
|---|
| แหล่งจ่ายไฟ | แบตเตอรี่ ชาร์จจาก 220 V AC 4-6 ชั่วโมง |
|---|
| อุณหภูมิแวดล้อม | 0-60 °C |
|---|
| ความชื้นแวดล้อม | ต่ำกว่า 80% |
|---|
| ขนาดเกจ | 115 x 180 x 30 mm |
|---|
การใช้งาน
— ทดสอบแรงดึงรอยย้ำ: บันทึกแรงดึงระหว่างขั้วกับสายเทียบข้อกำหนดรอยย้ำ
— รอยเชื่อมและข้อต่ออัลตราโซนิก: ความแข็งแรงของข้อต่อในชุดสาย
— การยึดของคอนเนกเตอร์: การยึดหน้าสัมผัสในตัวเรือนและเปลือกคอนเนกเตอร์
— แรงดึงรอยบัดกรี: ข้อต่อระหว่างขากับแผ่นบนบอร์ดคอนเนกเตอร์ ตรวจเทียบแรงที่กำหนด
— การตรวจรับสินค้า: สุ่มทดสอบล็อตสายที่ย้ำขั้วแล้วพร้อมบันทึกค่า
