เครื่องปอกสายอัตโนมัติจอสัมผัสสำหรับ 0.1-6 mm² WPM-SDBS
เครื่องปอกสายอัตโนมัติจอสัมผัสสำหรับ 0.1-6 mm² WPM-SDBS Thumb เครื่องปอกสายอัตโนมัติจอสัมผัสสำหรับ 0.1-6 mm² WPM-SDBS Thumb
Video Thumbnail

เครื่องปอกสายอัตโนมัติจอสัมผัสสำหรับ 0.1-6 mm² WPM-SDBS

📅 2025-05-23 👁️ 1,239
  • รุ่นผลิตภัณฑ์: WPM-SDBS

  • ข้อมูลจำเพาะ

    รุ่น: WPM-SDBS
    ขนาดสายไฟ: 0.1-6 mm²
    ความเร็วการทำงาน: 5000-10000 ชิ้น/ชั่วโมง
    ความยาวตัด: 1-999 mm
    แรงดันไฟฟ้า: 110V/220V
    ความถี่: 50 Hz/60 Hz
    กำลังไฟ: 200W
    น้ำหนัก: 31 กก.
    ขนาดบรรจุ: 537x507x400 มม.
    ระดับเสียง:
    วัสดุสายไฟ: PVC, เทฟลอน, ถัก, ไฟเบอร์กลาส
    อินเทอร์เฟซ: ภาษาอังกฤษ/จีน
  • สอบถามตอนนี้

WPM-SDBS เป็นเครื่องปอกสายอัตโนมัติแบบจอสัมผัสที่ออกแบบให้ประมวลผลสายสองเส้นในรอบเดียว ช่วงสายโหมดเส้นเดียวคือ 0.1-4.5 mm2 และในโหมดสองเส้นแต่ละเส้นอยู่ที่ 0.1-2.5 mm2 ความยาวงาน 1-999 mm ความลึกปอก 0-35 mm ที่หน้าและ 0-15 mm ที่หลัง และมีการปอกเต็ม ปอกครึ่ง และปอกกลางได้ถึง 11 ตำแหน่ง ความเร็วขนส่ง 5000-10000 pcs/h ด้วยมอเตอร์ 200 W ที่ 110 V หรือ 220 V

การเพิ่มกำลังผลิตเป็นสองเท่าปกติหมายถึงเครื่องที่สอง ตำแหน่งผู้ปฏิบัติงานที่สอง และพื้นที่วางที่สอง SDBS ใช้เส้นทางอื่น คือป้อนสายสองเส้นเคียงกันและผ่านใบมีดในรอบเดียว จำนวนชิ้นจึงเพิ่มเป็นสองเท่าโดยไม่ต้องเพิ่มพื้นที่หรือจำนวนคน ข้อจำกัดคือหน้าตัด เพราะแต่ละเส้นจำกัดที่ 2.5 mm2 และเครื่องถูกตั้งราคาตามการแลกเปลี่ยนนี้ ความลึกไม่สมมาตร 35/15 mm และตำแหน่งกลาง 11 จุดใช้ได้ในโหมดสองเส้น งานช่องเปิดและงานต่อจึงยังทำในรอบเดียวไม่ใช่สองรอบ สายถักและไฟเบอร์แก้วระบุไว้ควบคู่กับ PVC และเทฟลอน ซึ่งสำคัญที่ขนาดนี้เพราะชั้นถักจะหลุดลุ่ยหากใบมีดไม่คมและไม่ตั้งฉาก

SDBS และ WPM-SDS (466) เป็นแพลตฟอร์มสายสั้นเดียวกัน: 1-999 mm ความลึกปอก 35/15 mm ปอกกลาง 11 จุด ท่อนำ 6 mm จุดแยกคืออัตราต่อหน้าตัด SDS เดินเส้นเดียวที่ 4.5 mm2 เต็มและถึง 8000 pcs/h ส่วน SDBS เดินสองเส้นที่เส้นละ 2.5 mm2 ใช้กำลัง 200 W แทน 300 W และถึง 10000 pcs/h น้ำหนัก 31 kg บนฐาน 537 x 507 x 400 mm เดียวกัน สำหรับสาย 4-4.5 mm2 เลือก SDS และสำหรับสาย 0.1-2.5 mm2 ปริมาณมากแบบเป็นคู่ เลือก SDBS

คุณสมบัติหลัก

1. ประมวลผลสองเส้น: เส้นละ 0.1-2.5 mm2 ตัดและปอกสายสองเส้นในรอบใบมีดเดียว จำนวนชิ้นจึงเป็นสองเท่าของเครื่องเส้นเดียวที่พื้นที่วางเท่ากัน

2. โหมดเส้นเดียวคงหน้าตัดเต็ม 0.1-4.5 mm2 เครื่องจึงไม่ต้องมีหน่วยที่สองเมื่อมีสาย 4 mm2 เข้ามา

3. ความเร็วขนส่ง 5000-10000 pcs/h ด้วยมอเตอร์ 200 W สูงกว่า WPM-SDS (466) เส้นเดียว 300 W เพราะมีสายออกสองเส้นต่อรอบ

4. ปอกกลางได้ถึง 11 ตำแหน่ง ใช้กับทั้งสองเส้น งานช่องเปิดและงานต่อจึงยังเป็นรอบเดียวในโหมดสองเส้น

5. ความลึกปอกไม่สมมาตร 0-35 mm หน้าและ 0-15 mm หลัง พร้อมเลือกปอกเต็ม ปอกครึ่ง และปอกกลางตามโปรแกรม

6. รองรับสาย PVC เทฟลอน แบบถัก และไฟเบอร์แก้ว และรักษาความแม่นยำความยาวต่ำกว่า 0.002 x L ซึ่งน้อยกว่า 0.4 mm บนสาย 200 mm

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ
รุ่นWPM-SDBS
ประเภทเครื่องเครื่องปอกสายอัตโนมัติแบบจอสัมผัส สองไลน์
พื้นที่หน้าตัดสาย เส้นเดียว0.1-4.5 mm2
พื้นที่หน้าตัดสาย สองเส้น0.1-2.5 mm2 ต่อเส้น
ช่วงความยาวสาย1-999 mm
โหมดการปอกปอกเต็ม / ปอกครึ่ง / ปอกกลาง
ความยาวปอกปลายหน้า0-35 mm
ความยาวปอกปลายหลัง0-15 mm
จำนวนครั้งปอกกลาง11
เส้นผ่านศูนย์กลางในท่อนำสูงสุด6 mm
ความเร็วขนส่ง5000-10000 pcs/ชั่วโมง
ความแม่นยำความยาวต่ำกว่า 0.002 x L mm
ระดับเสียงต่ำกว่า 70 dB(A)
การเชื่อมต่อไฟฟ้า110 V / 220 V, 50/60 Hz, 200 W
อินเทอร์เฟซการใช้งานอังกฤษ / จีน
วัสดุสายPVC, เทฟลอน, แบบถัก, ลวดไฟเบอร์แก้ว
น้ำหนักรวม31 kg
ขนาดบรรจุ537 x 507 x 400 mm

การใช้งาน

— สายอุปกรณ์ปริมาณมาก: สาย PVC 0.5-1.5 mm2 ตัดยาว 100-300 mm เป็นคู่ ปอก 6-10 mm สำหรับโรงงานรับจ้างทำชุดสายที่ผลิตเกิน 8000 เส้นต่อกะ

— ชุดสายควบคุมอิเล็กทรอนิกส์: สาย 0.1-0.75 mm2 ยาว 50-200 mm ประมวลผลครั้งละสองเส้น ป้อนงานเทอร์มินัลแบบ IDC และแบบย้ำ

— เดินสายภายในเครื่องใช้ไฟฟ้า: สาย 0.75-2.5 mm2 ตัดยาว 200-600 mm หน้า 10 mm หลัง 6 mm ทำเป็นคู่ให้ทันรอบประกอบ

— สายถักและหุ้มไฟเบอร์แก้ว: ลวดทนความร้อน 0.2-1.5 mm2 ตัดและปอกเป็นคู่ที่ชั้นถักต้องแยกออกโดยไม่หลุดลุ่ย

— เตรียมช่องเปิดและจุดต่อ: สองเส้นต่อรอบพร้อมช่องฉนวนได้ถึง 11 จุดตามความยาวแต่ละเส้น สำหรับสถานีคลิปและสถานีต่อ

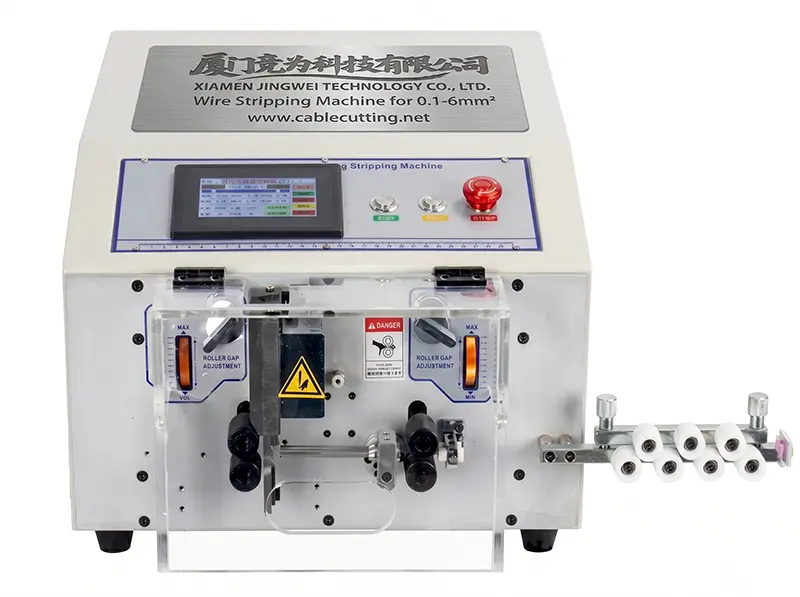

เครื่องปอกสายจอสัมผัส WPM-SDBS พร้อมเครื่องหมาย CE แผงควบคุม LCD และภาพระยะใกล้ใบมีดสายสีแดงที่ปอกแล้วหกเส้นปลายทั้งสองชุบดีบุกวางแผ่บนพื้นหลังสีขาว
