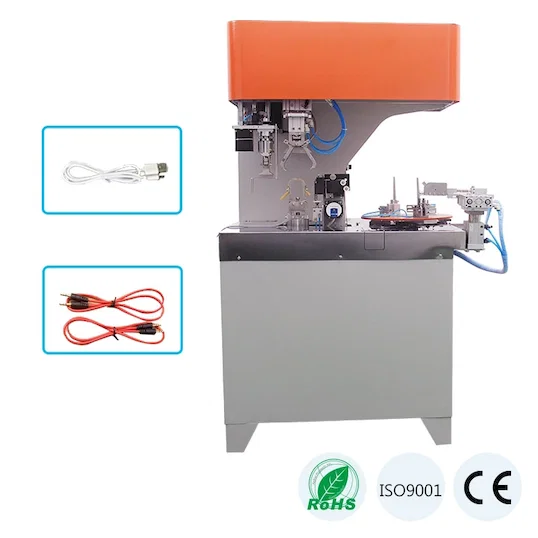

เครื่องมัดสายแบบรูปแปด 6.2 mm 6 m WPM-81M2

📅 2025-05-23 👁️ 951
  • รุ่นผลิตภัณฑ์: WPM-81M2

  • ข้อมูลจำเพาะ

    รุ่น: WPM-81M
    เหมาะสำหรับ: สาย AC/DC/USB
    ลักษณะการพัน: 8 หลักเดี่ยว
    ความยาวสายที่ใช้งานได้: ≤6 ม.
    เส้นผ่านศูนย์กลางลวดที่ใช้งานได้: ≤ φ 6.2 มม.
    ระยะห่างของขดลวด: 70-200 มม.
    เส้นผ่านศูนย์กลางการผูก: ≤40 มม.
    ความยาวหัว: 0-130 มม.
    ความยาวหาง: >0 มม.
    ประสิทธิภาพการผลิต: 1500 ชิ้น/ชม.
    แรงดันที่ใช้ได้: 0.55-0.65 MPa
    เทปผูกที่ใช้งานได้: ≤7.5 กก./ม้วน
    แรงดันไฟฟ้าที่ใช้งานได้: 220V 50 Hz
    กำลังเครื่อง: ≤2800W
  • สอบถามตอนนี้

WPM-81M พับสาย AC, DC และ USB ขนาดถึง φ6.2 mm เป็นขดรูปแปดและมัด หนึ่งขดรับสายได้ถึง 6 m ระยะการพันอยู่ในช่วง 70-200 mm และไทน์ปิดที่เส้นผ่านศูนย์กลางการมัดถึง 40 mm

การพับด้วยมือที่โต๊ะให้จำนวนรอบและตำแหน่งไทน์ต่างกันทุกชิ้น และสาย 6 m ต้องเดินวนรอบโต๊ะก่อนมัดได้ บน 81M ระยะและจุดมัดถูกตั้งครั้งเดียว หัวพับ มัด และปล่อย และผู้ปฏิบัติงานเพียงป้อนปลายสาย กำลังผลิตตามพิกัด 1500 pcs/h และม้วนลวดมัดรับได้ถึง 7.5 kg

เครื่องนี้อยู่กลางกลุ่มรูปแปด คือ 6.2 mm และ 6 m ที่ 1500 pcs/h สูงกว่า RT-81S ที่ 4 mm, 3 m และ 1800 pcs/h และต่ำกว่า RT-81T ที่ 12 mm, 10 m และ 1000 pcs/h เมื่อเทียบกับ WPM-81 ที่มัดได้ 55 mm รุ่น 81M2 มัดที่ 40 mm ซึ่งให้ขดที่แน่นกว่าด้วยอัตราต่ำกว่าเล็กน้อย

คุณสมบัติหลัก

1. พันแบบรูปแปด: สายถูกพับเป็นเลขแปดและมัดที่จุดไขว้ ให้ขดแบนที่วางซ้อนได้โดยไม่พันกัน

2. ขนาดขด: ระยะการพันปรับได้ 70 ถึง 200 mm สายได้ถึง 6 m ต่อขด

3. ช่วงสายถึง φ6.2 mm ครอบคลุมสาย AC สาย DC และสาย USB บนหัวเดียว

4. มัดที่เส้นผ่านศูนย์กลางถึง 40 mm ความยาวหัว 0-130 mm ความยาวท้ายมากกว่า 0 mm จากม้วนลวด 7.5 kg

5. พิกัด 1500 pcs/h โดยมัดในรอบก่อนปล่อยขด

6. การทำงาน: ลม 0.55-0.65 MPa, 220 V 50 Hz, กำลังถึง 2800 W, ขนาด 1040 x 720 x 1540 mm, 210 kg บนล้อเลื่อนพร้อมหัวมีฝาครอบ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ
รุ่นWPM-81M
ประเภทสายที่รองรับAC / DC / USB
ความยาวสายสูงสุด≤ 6 m
เส้นผ่านศูนย์กลางสายสูงสุด≤ φ 6.2 mm
ระยะการพัน70 - 200 mm
เส้นผ่านศูนย์กลางการมัด≤ 40 mm
ความยาวหัว0 - 130 mm
ความยาวท้าย> 0 mm
ประสิทธิภาพการผลิต1500 pcs/ชั่วโมง
แรงดันใช้งาน0.55 - 0.65 MPa
ความจุลวดมัด≤ 7.5 kg/ม้วน
แรงดันไฟฟ้า220 V 50 Hz
กำลังไฟที่ใช้≤ 2800 W
ขนาดเครื่องยาว1040 x กว้าง720 x สูง1540 mm
น้ำหนักเครื่อง210 kg

การใช้งาน

— ไลน์สายไฟ AC: สายถึง 6 m พับและมัดก่อนบรรจุกล่อง

— สายอะแดปเตอร์: สาย DC พันขดและมัดหลังทดสอบไฟฟ้า

— ผลิตสาย USB: สายสำเร็จถูกพับและมัดที่ปลายไลน์

— ประกอบอิเล็กทรอนิกส์สำหรับผู้บริโภค: ชุดสายถูกมัดตามความยาวเพื่อจัดชุด

— โรงงานชุดสาย: ขดรูปแปดสั้นเตรียมสำหรับบรรจุขายปลีก
