เครื่องบัดกรีอัตโนมัติ USB และ Type-C รุ่น JW-USB501V11

Name: เครื่องบัดกรีอัตโนมัติ USB และ Type-C รุ่น JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

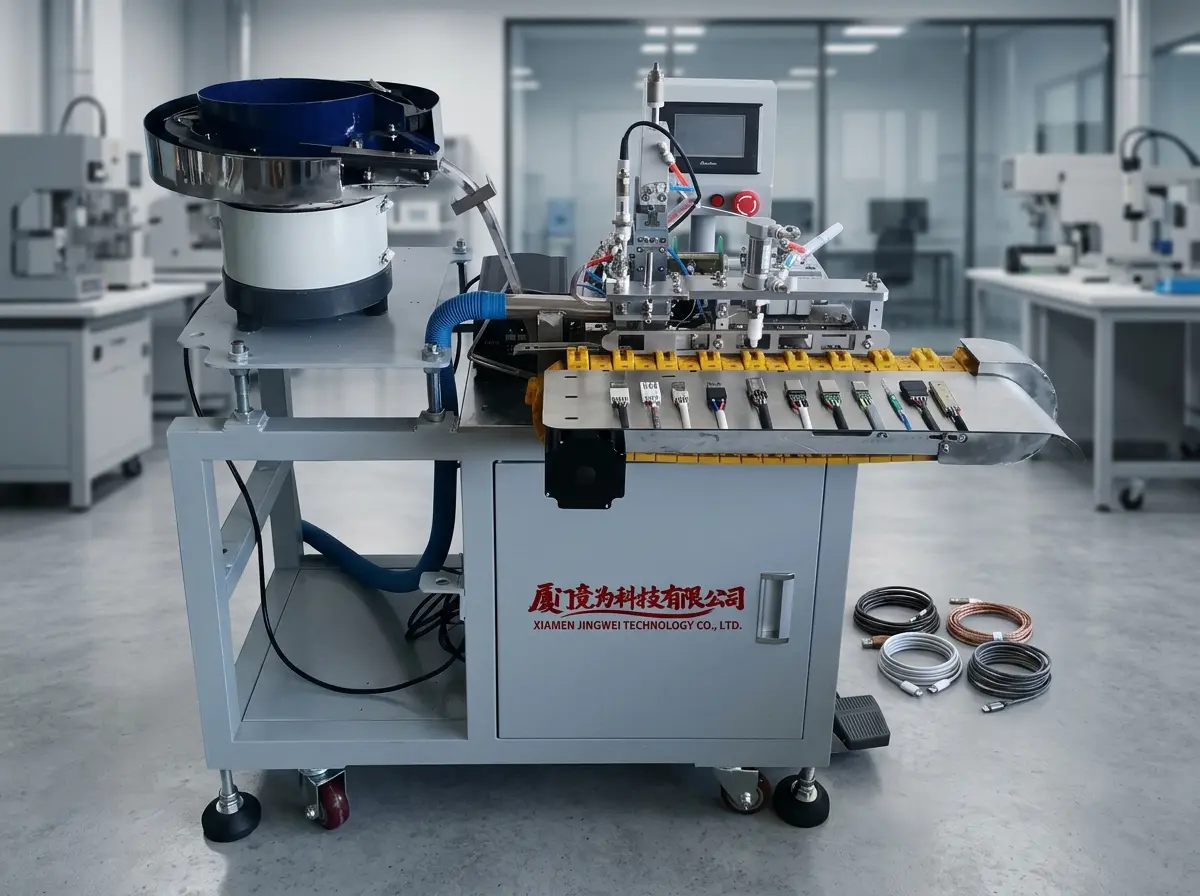

USB & Type-C Automatic Soldering Machine JW-USB501V11
1. ภาพรวมผลิตภัณฑ์
เครื่องจักรซีรีส์ USB & Type-C Automatic Soldering Machine ถือเป็นจุดสูงสุดของระบบอัตโนมัติที่มีความแม่นยำในการผลิตขั้วต่อ ออกแบบด้วยวิวัฒนาการด้านการวิจัยและพัฒนาอย่างต่อเนื่องกว่า 16 ปีนับตั้งแต่ปี 2010 ผลิตภัณฑ์ในซีรีส์นี้มอบความน่าเชื่อถือและประสิทธิภาพที่ไม่มีใครเทียบได้สำหรับการผลิตขั้วต่อ USB, Type-C, HDMI, DC และแจ็คหูฟังขนาด 3.5 มม. เครื่องจักรเหล่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมการผลิตชุดสายไฟและขั้วต่อ โดยผสานเทคโนโลยีล้ำสมัยเข้ากับการทำงานที่ใช้งานง่าย เพื่อให้ได้รอยบัดกรีคุณภาพสูงอย่างสม่ำเสมอในอัตราการผลิตระดับอุตสาหกรรม ไม่ว่าคุณจะผลิตขั้วต่อ USB-A มาตรฐานหรือการกำหนดค่า Type-C ล่าสุด ซีรีส์นี้มอบความยืดหยุ่น ความแม่นยำ และความทนทานที่จำเป็นสำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

2. คุณสมบัติของผลิตภัณฑ์
• กระบวนการกึ่งอัตโนมัติ: การโหลดด้วยมือตามด้วยลำดับอัตโนมัติเต็มรูปแบบของการปอกสายไฟ การตัด การลอกเปลือก การปอกแกน การป้อนด้วยการสั่นสะเทือน และการขนถ่ายอัตโนมัติ ช่วยลดต้นทุนค่าแรงได้อย่างมาก ในขณะที่รับประกันความสม่ำเสมอของกระบวนการ
• ระบบนำทางด้วยภาพอัจฉริยะ: อินเทอร์เฟซการนำทางด้วยภาพในตัวช่วยให้ผู้ปฏิบัติงานได้รับการวินิจฉัยที่ใช้งานง่าย ทำให้การบำรุงรักษาและการแก้ไขปัญหาเป็นเรื่องง่าย แม้สำหรับบุคลากรที่มีประสบการณ์น้อย
• การออกแบบแบบโมดูลาร์ที่ผ่านการกลึง CNC: ชิ้นส่วนโมดูลาร์ที่ผ่านการกลึง CNC อย่างแม่นยำช่วยให้ถอดประกอบได้รวดเร็ว บำรุงรักษาง่าย และเปลี่ยนชิ้นส่วนได้รวดเร็วเพื่อลดระยะเวลาหยุดทำงานของการผลิต
• การทำงานที่เป็นมิตรต่อสิ่งแวดล้อม: ออกแบบด้วยวิศวกรรมที่คำนึงถึงระบบนิเวศ เครื่องจักรช่วยลดการสร้างของเสียและทำงานภายใต้มาตรฐานการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมที่เข้มงวด
• โครงสร้างที่ได้รับการปรับให้เหมาะสม: โครงสร้างหล่อและกลึงที่ทนทานให้ความแข็งแกร่งและความต้านทานการสั่นสะเทือนเป็นพิเศษ ทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรและทำซ้ำได้ตลอดการผลิตที่ยาวนาน

3. รุ่นผลิตภัณฑ์
รุ่นที่ 1: JW-USB501V11+
JW-USB501V11+ เป็นรุ่นเรือธงขั้นสูงของซีรีส์ ติดตั้งระบบจอภาพคู่ที่ซับซ้อนซึ่งให้การตรวจสอบการผลิตแบบเรียลไทม์และการแสดงผลการวินิจฉัย ด้วยความสามารถในการผลิตสูงสุดในกลุ่มผลิตภัณฑ์ รุ่นนี้ถูกสร้างขึ้นมาโดยเฉพาะสำหรับสายการผลิตปริมาณมากซึ่งปริมาณงานสูงสุดและเวลาใช้งานสูงสุดเป็นสิ่งสำคัญ ระบบขับเคลื่อนเซอร์โวขั้นสูงและการควบคุมกระบวนการอัจฉริยะมอบความแม่นยำในการบัดกรีที่ไม่มีใครเทียบได้ในขั้วต่อทุกประเภทที่รองรับ
• ระบบจอภาพคู่สำหรับการผลิตและการวินิจฉัยแบบเรียลไทม์
• ความสามารถในการผลิตสูงสุดในซีรีส์
• ระบบควบคุมการเคลื่อนไหวด้วยเซอร์โวขั้นสูง
• เหมาะสำหรับสายการผลิตต่อเนื่องปริมาณมาก
รุ่นที่ 2: JW-USB401V9.2
JW-USB401V9.2 มีระบบป้อนแบบชามสั่นสะเทือนในตัวซึ่งช่วยเพิ่มความแม่นยำในการป้อนและลดการแทรกแซงด้วยมือได้อย่างมาก รุ่นนี้สร้างสมดุลที่เหมาะสมที่สุดระหว่างขนาดที่กะทัดรัดและประสิทธิภาพที่ทรงพลัง ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับสภาพแวดล้อมการผลิตปริมาณปานกลางถึงสูงซึ่งให้ความสำคัญกับประสิทธิภาพของพื้นที่ควบคู่ไปกับความสามารถในการผลิต
• ระบบป้อนแบบชามสั่นสะเทือนในตัวสำหรับการป้อนขั้วต่ออัตโนมัติ
• เพิ่มความแม่นยำและความน่าเชื่อถือในการป้อน
• การออกแบบที่กะทัดรัดแต่ทรงพลัง
• เหมาะสำหรับสภาพแวดล้อมการผลิตปริมาณปานกลางถึงสูง
รุ่นที่ 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 และรุ่นเสริม V9.1+ มีการออกแบบขนาดเล็กกะทัดรัดที่เหมาะสำหรับสภาพแวดล้อมการผลิตที่มีข้อจำกัดด้านพื้นที่ เช่น โรงงานขนาดเล็กหรือสถานที่ที่มีพื้นที่จำกัด ในฐานะโซลูชันระบบอัตโนมัติระดับเริ่มต้นที่คุ้มค่าในซีรีส์ รุ่นเหล่านี้มอบความแม่นยำและความน่าเชื่อถือหลักเช่นเดียวกับที่ผลิตภัณฑ์นี้เป็นที่รู้จัก ในขณะที่ยังคงใช้งานและบำรุงรักษาง่าย
• การออกแบบขนาดเล็กกะทัดรัดสำหรับสภาพแวดล้อมที่มีข้อจำกัดด้านพื้นที่
• โซลูชันระบบอัตโนมัติระดับเริ่มต้นที่คุ้มค่า
• ใช้งานและบำรุงรักษาง่าย
• รุ่น V9.1+ มีคุณสมบัติเสริมเพื่อความเข้ากันได้ที่กว้างขึ้น

4. ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แหล่งจ่ายไฟ	AC 110-220V
การใช้พลังงาน	300W
ข้อกำหนดแรงดันลม	6-8 KG/cm²
กำลังการผลิต	1,600 - 2,300 ชิ้น/ชม.
ขนาดเครื่อง (ก x ล x ส)	116 x 66 x 100 ซม.
อัตราผลผลิต	≥ 99%
อายุการออกแบบ	8 - 10 ปี
ขนาดสายไฟที่ใช้ได้	ข้อกำหนดสาย USB/สายข้อมูลมาตรฐาน

5. ข้อดีของผลิตภัณฑ์
• ชิ้นส่วนคุณภาพสูง: สร้างด้วยชิ้นส่วนจากไต้หวันระดับสูงสุดเพื่อความน่าเชื่อถือในระยะยาวและประสิทธิภาพที่แม่นยำ
• ระบบวินิจฉัยอัจฉริยะ: ระบบวินิจฉัยบนเครื่องขั้นสูงพร้อมคำแนะนำการแก้ปัญหาแบบทีละขั้นตอนช่วยให้ระบุและแก้ไขข้อบกพร่องได้อย่างรวดเร็ว ลดระยะเวลาหยุดทำงาน
• โครงสร้างโมดูลาร์ที่ผ่านการกลึง CNC: โครงสร้างโมดูลาร์ที่ผ่านการกลึง CNC อย่างแม่นยำช่วยให้มั่นใจในค่าความคลาดเคลื่อนที่แม่นยำ ความแข็งแกร่งของโครงสร้าง และการเข้าถึงเพื่อการบำรุงรักษาที่ง่ายดาย
• กำลังการผลิตสูงสุดถึง 2,300 ชิ้น/ชั่วโมง: อัตราการผลิตที่นำหน้าอุตสาหกรรมช่วยให้สามารถผลิตปริมาณมากเพื่อให้เป็นไปตามกำหนดการผลิตที่ต้องการ
• อัตราผลผลิตที่ยืนยันแล้ว 99%: อัตราผลผลิตที่ทำได้และยืนยันแล้วอย่างสม่ำเสมอที่ 99% หรือสูงกว่าช่วยให้มั่นใจได้ถึงของเสียน้อยที่สุดและคุณภาพผลิตภัณฑ์สูงสุด
• อายุการออกแบบอุปกรณ์ 8-10 ปี: วิศวกรรมที่แข็งแกร่งและวัสดุคุณภาพสูงทำให้อายุการออกแบบอุปกรณ์อยู่ที่ 8 ถึง 10 ปี ปกป้องการลงทุนของคุณ
• พอร์ตโฟลิโอสิทธิบัตรที่กว้างขวาง: ได้รับการสนับสนุนจากพอร์ตโฟลิโอสิทธิบัตรกว่า 100 ฉบับในเทคโนโลยีระบบอัตโนมัติและการบัดกรีที่สำคัญ ช่วยให้มั่นใจถึงประสิทธิภาพและนวัตกรรมที่ล้ำสมัย

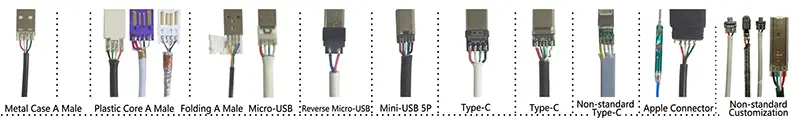

6. ประเภทขั้วต่อที่เข้ากันได้
• USB-A เปลือกโลหะ หัวผู้
• USB-A แกนพลาสติก หัวผู้
• USB-A แบบพับ หัวผู้
• Micro USB
• Micro USB (กลับด้าน)
• Mini USB 5 พิน
• USB Type-C
• USB Type-C (ไม่ได้มาตรฐาน)
• Apple Lightning
• ขั้วต่อที่กำหนดเอง / ไม่ได้มาตรฐาน

7. ขั้นตอนการทำงาน
เครื่องจักรเป็นไปตามขั้นตอนการทำงานแบบกึ่งอัตโนมัติที่คล่องตัวซึ่งออกแบบมาเพื่อเพิ่มปริมาณงานสูงสุดในขณะที่รักษาคุณภาพการบัดกรีที่ยอดเยี่ยม กระบวนการประกอบด้วยขั้นตอนต่อไปนี้:
ขั้นตอนที่ 1: การโหลดด้วยมือ
ผู้ปฏิบัติงานวางขั้วต่อลงในฟิกซ์เจอร์ที่มีความแม่นยำ โดยจัดตำแหน่งสำหรับลำดับกระบวนการอัตโนมัติ
ขั้นตอนที่ 2: การปอกสายไฟ
เครื่องจักรจะถอดปลอกหุ้มด้านนอกของสายเคเบิลออกโดยอัตโนมัติตามความยาวที่กำหนดอย่างแม่นยำสูง
ขั้นตอนที่ 3: การตัด
สายไฟถูกตัดตามความยาวที่ต้องการอย่างแม่นยำ ช่วยให้มั่นใจในความแม่นยำของขนาดสำหรับการประมวลผลในขั้นตอนถัดไป
ขั้นตอนที่ 4: การลอกเปลือก
ชั้นฉนวนด้านในจะถูกเอาออกอย่างระมัดระวัง โดยเผยให้เห็นมัดตัวนำโดยไม่เกิดความเสียหาย
ขั้นตอนที่ 5: การปอกแกน
สายแกนแต่ละเส้นจะถูกปอกเพื่อเผยให้เห็นตัวนำเปลือย พร้อมสำหรับการบัดกรี
ขั้นตอนที่ 6: การป้อนด้วยการสั่นสะเทือน
ระบบป้อนด้วยการสั่นสะเทือนอัตโนมัติจะส่งขั้วต่อในทิศทางที่ถูกต้องไปยังสถานีบัดกรี
ขั้นตอนที่ 7: การบัดกรีอัตโนมัติ
การบัดกรีหน้าสัมผัสทั้งหมดอย่างแม่นยำจะดำเนินการโดยอัตโนมัติด้วยอุณหภูมิและเวลาที่ควบคุมเพื่อให้ได้รอยต่อที่สมบูรณ์แบบ
ขั้นตอนที่ 8: การขนถ่ายอัตโนมัติ
ผลิตภัณฑ์สำเร็จรูปจะถูกดีดออกจากฟิกซ์เจอร์โดยอัตโนมัติ พร้อมสำหรับการตรวจสอบคุณภาพและบรรจุภัณฑ์

8. การใช้งานทั่วไป
• การผลิตสายข้อมูลสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
• การประกอบอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและการผลิต OEM
• การผลิตขั้วต่อ USB สำหรับอุปกรณ์ต่อพ่วงคอมพิวเตอร์
• การผลิตชุดสายไฟยานยนต์
• การผลิตและประกอบอุปกรณ์โทรคมนาคม

เครื่องบัดกรีอัตโนมัติ USB และ Type-C รุ่น JW-USB501V11 มีกำลังการผลิตเท่าใด?

รุ่น JW-USB501V11 มีกำลังการผลิตตั้งแต่ 1,600 ถึง 2,300 ชิ้นต่อชั่วโมง ขึ้นอยู่กับประเภทของขั้วต่อและข้อกำหนดของสาย ความเร็วสูงนี้ทำให้เหมาะสำหรับการผลิตปริมาณมากของขั้วต่อ USB, Type-C, HDMI และ DC เพื่อให้มั่นใจถึงปริมาณงานที่มีประสิทธิภาพในสายการประกอบเคเบิล

JW-USB501V11 ช่วยให้มั่นใจในคุณภาพการบัดกรีและความน่าเชื่อถือสูงได้อย่างไร?

เครื่องจักรนี้มีอัตราผลผลิต ≥99% ผ่านกระบวนการกึ่งอัตโนมัติ ซึ่งรวมถึงการโหลดด้วยมือตามด้วยการปอกสายอัตโนมัติ การตัด การลอกเปลือก การปอกแกน การป้อนแบบสั่น และการบัดกรี ระบบนำทางด้วยภาพอัจฉริยะในตัวให้การวินิจฉัยแบบเรียลไทม์และการทำงานที่เข้าใจง่าย ในขณะที่การออกแบบ CNC แบบโมดูลาร์ช่วยให้มั่นใจในความแม่นยำและความเสถียร ลดข้อผิดพลาดและเวลาหยุดทำงาน

JW-USB501V11 สามารถบัดกรีขั้วต่อประเภทใดได้บ้าง?

เครื่องบัดกรีอัตโนมัตินี้ได้รับการออกแบบสำหรับบัดกรีขั้วต่อ USB, Type-C, HDMI, DC และแจ็คหูฟัง 3.5 มม. โดยเฉพาะอย่างยิ่งได้รับการปรับให้เหมาะสมสำหรับการบัดกรีสาย USB และ Type-C ทำให้เป็นโซลูชันที่หลากหลายสำหรับการผลิตสายข้อมูลและสายรัด รองรับขนาดสาย USB/สายข้อมูลมาตรฐาน

คุณสมบัติสำคัญที่ทำให้ JW-USB501V11 บำรุงรักษาและใช้งานง่ายคืออะไร?

คุณสมบัติสำคัญรวมถึงการออกแบบ CNC แบบโมดูลาร์ที่ช่วยให้ถอดประกอบได้รวดเร็วและเปลี่ยนชิ้นส่วนได้ง่าย ลดเวลาหยุดทำงานในการบำรุงรักษา ระบบนำทางด้วยภาพอัจฉริยะให้การวินิจฉัยและการแก้ปัญหาที่เข้าใจง่าย แม้สำหรับผู้ปฏิบัติงานที่มีประสบการณ์น้อย นอกจากนี้ โครงสร้างหล่อหนักให้ความต้านทานการสั่นสะเทือนเพื่อประสิทธิภาพที่เสถียร ในขณะที่กระบวนการกึ่งอัตโนมัติช่วยลดต้นทุนแรงงานและรับประกันความสม่ำเสมอ

ข้อกำหนดด้านกำลังไฟและแรงดันอากาศสำหรับ JW-USB501V11 คืออะไร?

เครื่องจักรทำงานบนแหล่งจ่ายไฟ AC 110-220V โดยใช้พลังงาน 300W ต้องใช้แรงดันอากาศ 6-8 กก./ซม.² เพื่อการทำงานที่เหมาะสม ข้อกำหนดเหล่านี้ทำให้เข้ากันได้กับระบบไฟฟ้าและระบบลมอัดมาตรฐานทางอุตสาหกรรม ทำให้ง่ายต่อการรวมเข้ากับการตั้งค่าการผลิตที่มีอยู่
