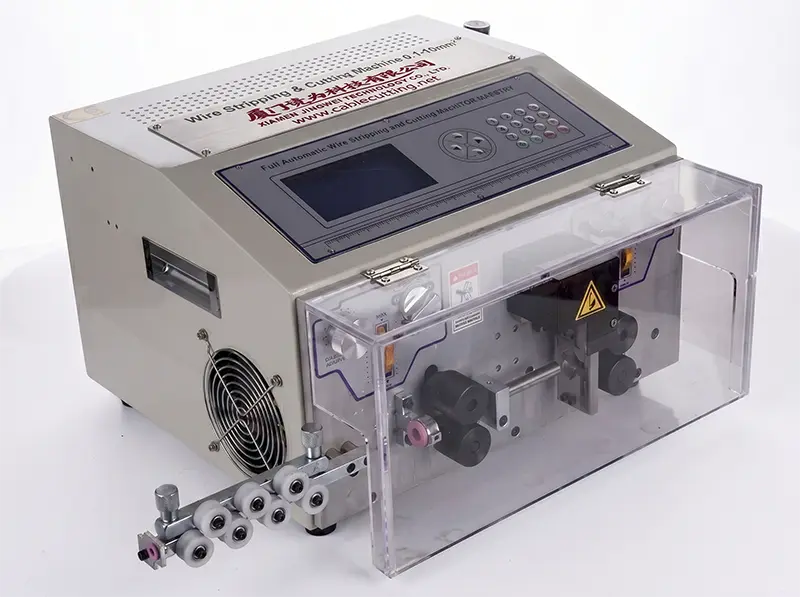

เครื่องตัดปอกสายไฟอัตโนมัติ 0.1-10 mm² WPM-09JE2
เครื่องตัดปอกสายไฟอัตโนมัติ 0.1-10 mm² WPM-09JE2 Thumb เครื่องตัดปอกสายไฟอัตโนมัติ 0.1-10 mm² WPM-09JE2 Thumb
Video Thumbnail

เครื่องตัดปอกสายไฟอัตโนมัติ 0.1-10 mm² WPM-09JE2

📅 2025-05-23 👁️ 266
  • รุ่นผลิตภัณฑ์: WPM-09JE2

  • ข้อมูลจำเพาะ

    รุ่น: WPM-09JE2
    หน้าตัดลวด: 0.1-1.0 mm²
    เส้นผ่าศูนย์กลาง: 13mm
    ความยาวปอกหัว: 0-80 มม.
    ความยาวปอกหาง: 0-80 มม.
    ความยาวตัด: 1-100000mm
    ขนาดเครื่อง: 39 * 35 * 25 ซม.
  • สอบถามตอนนี้

WPM-09JE2 เป็นเครื่องตัดและปอกสายไฟอัตโนมัติแบบตั้งโต๊ะสำหรับสายหุ้มฉนวนแกนเดี่ยวขนาด 0.1 ถึง 10 mm2 สายวิ่งผ่านท่อนำสายขนาด 13 mm ถูกวัดและตัดตามความยาวที่ตั้งไว้ตั้งแต่ 1 mm ถึง 100,000 mm และออกมาพร้อมฉนวนที่ปอกออกสูงสุด 80 mm ที่ปลายหัวและสูงสุด 80 mm ที่ปลายท้าย

การทำงานบนโต๊ะด้วยมือกับสายที่ไม่สมมาตร เช่น ปอกฉนวน 60 mm ที่ปลายเข้าหางปลั๊กและ 10 mm ที่ปลายเข้าหัวต่อ ต้องปอกสองครั้งแยกกันและวัดซ้ำด้วยเวอร์เนียร์ทุกครั้ง 09JE2 เก็บค่าความยาวปอกหัวและปอกท้ายเป็นสองค่าอิสระในโปรแกรมเดียว ปลายยาวและปลายสั้นจึงออกมาในการเดินสายรอบเดียวตามความยาวตัดที่ตั้งไว้ ท่อขนาด 13 mm ยังรับสาย 10 mm2 ที่ผ่านรูขนาด 10 mm ไม่ได้ ซึ่งตัดขั้นตอนปอกด้วยมือที่ปกติอยู่หน้าเครื่องในขนาดหน้าตัดที่ใหญ่ขึ้นออกไป

09JE2 เป็นรุ่นสูงสุดของกลุ่มสายแกนเดี่ยวตระกูล 09 รุ่น 09JE และ 09D ที่ต่ำลงมาหยุดที่ 8 mm2 ปอก 50 mm และตัด 9,999 mm ส่วน 09JE2 ยกค่าทั้งสามขึ้นเป็น 10 mm2, 80 mm และ 100,000 mm โดยที่ตัวเครื่อง 39 x 35 x 25 cm และความสูงของท่อนำสายยังคงเดิม ผู้ซื้อที่ต้องการป้อนสายสองเส้นพร้อมกันจะเลือก 09F ซึ่งลดขนาดหน้าตัดลงเหลือ 0.1-2.5 mm2 เพื่อแลกกับกำลังผลิต 5,000-10,000 ชิ้นต่อชั่วโมง

คุณสมบัติหลัก

1. ช่วงสาย 0.1-10 mm2 ผ่านท่อนำสาย 13 mm ซึ่งเป็นช่วงสายแกนเดี่ยวที่กว้างที่สุดในกลุ่ม 09 และเป็นรุ่นเดียวในกลุ่มที่รับสาย 10 mm2

2. ความยาวปอกหัวและปอกท้ายปรับได้ 0 ถึง 80 mm และป้อนเป็นสองค่าแยกกัน ความต่าง 70 mm ระหว่างสองปลายจึงตั้งครั้งเดียวและใช้ซ้ำได้ทั้งล็อต

3. ความยาวตัดตั้งโปรแกรมได้ตั้งแต่ 1 mm ถึง 100,000 mm ครอบคลุมงานม้วน 100 m และจัมเปอร์ 30 mm ในการตั้งความยาวเดียวกัน

4. การตัดและการปอกทั้งสองปลายเสร็จในรอบเดียว สายถูกวัด ใบมีดตัด แต่ละปลายถูกปอกตามความลึกของตน และสายที่เสร็จแล้วตกลงสู่ถาดรับ

5. โครงเครื่อง 39 x 35 x 25 cm ใช้ร่วมกับ 09JE, 09D และ 09F การเปลี่ยนรุ่นบนสายการผลิตเดิมจึงไม่เปลี่ยนพื้นที่วางบนโต๊ะหรือความสูงของจุดป้อนสาย

6. การปอกแต่ละครั้งเป็นหนึ่งรอบปิดใบมีดและดึง ปลอกฉนวนถูกดึงออกจากตัวนำแทนการตัดและลอกด้วยมือ ซึ่งรักษาเส้นลวดให้ครบในสาย 10 mm2 แบบเส้นฝอย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ
รุ่นWPM-09JE2
ประเภทเครื่องเครื่องตัดและปอกสายไฟแกนเดี่ยวอัตโนมัติ
พื้นที่หน้าตัดสาย0.1-10 mm2
ขนาดท่อนำสาย13 mm
ความยาวปอกสาย (หัว)0-80 mm
ความยาวปอกสาย (ท้าย)0-80 mm
ความยาวตัด1-100,000 mm
ขนาดเครื่อง39 x 35 x 25 cm

การใช้งาน

— งานประกอบตู้ควบคุม: สาย H07V-K ขนาด 0.75-6 mm2 ตัดยาว 300-800 mm ปอกปลายละ 8-10 mm พร้อมสำหรับการกดหัวต่อแบบปลอก

— สายดินและสายแบตเตอรี่: สาย 10 mm2 ปอก 60 mm ที่ปลายหางปลาวงแหวนและ 15 mm ที่ปลายเข้าบล็อกต่อในการเดินเดียวกัน

— งานเดินสายเครื่องจักร: สายตีเกลียว 1.5-4 mm2 ตัดตามความยาวประตูและรางเดินสาย โดยตั้งค่าปอกยาวสำหรับปลอกหุ้มขั้วต่อ

— สายชุดเครื่องใช้ไฟฟ้าและปั๊ม: สายที่ไม่สมมาตรซึ่งปลายหนึ่งเข้าบล็อกต่อและอีกปลายเข้าหัวต่อกดย้ำ

— การตัดม้วน 100 m เป็นท่อน 4 m สำหรับถาดวางสาย โดยคงค่าความยาวและค่าปอกทั้งสองปลายไว้ระหว่างม้วน

เครื่องปอกสายไฟ WPM-09JE2 พร้อมเครื่องหมาย CE และ ISO 9001 หน้าจอ LCD และภาพระยะใกล้ของใบมีดสายหุ้มฉนวน PVC สีน้ำเงินและสีแดงที่ปอกสองปลายเผยให้เห็นเส้นทองแดง
