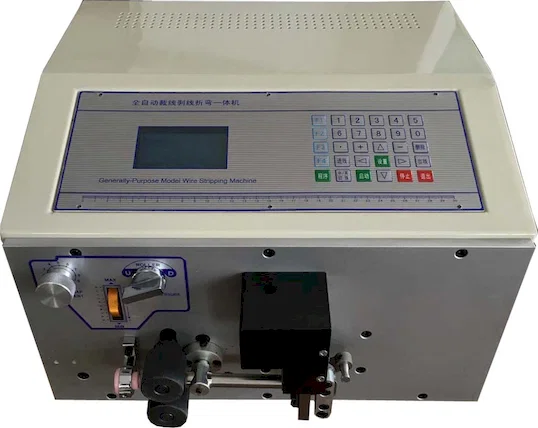

เครื่องตัดปอกและดัดสายอัตโนมัติ 2.5-16 mm² WPM-09ZWJ

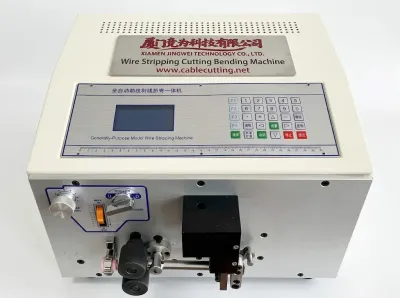

เครื่องตัดปอกและดัดสายอัตโนมัติ 2.5-16 mm² WPM-09ZWJ Thumb เครื่องตัดปอกและดัดสายอัตโนมัติ 2.5-16 mm² WPM-09ZWJ Thumb
Video Thumbnail

เครื่องตัดปอกและดัดสายอัตโนมัติ 2.5-16 mm² WPM-09ZWJ

📅 2025-05-23 👁️ 1,245
  • รุ่นผลิตภัณฑ์: WPM-09ZWJ

  • ข้อมูลจำเพาะ

    รุ่น: WPM-09ZWJ
    หน้าตัดลวด: 2.5-16 mm²
    เส้นผ่าศูนย์กลางท่อร้อยสาย: 10mm
    ความยาวปอกหัว: 0-20mm
    ความยาวปอกหาง: 0-20mm
    ความยาวตัด: 1-100000mm
  • สอบถามตอนนี้

WPM-09ZWJ เป็นเครื่องแปรรูปสาย CNC อัตโนมัติเต็มรูปแบบที่ตัด ปอกสองปลาย และดัดสายในรอบเดียว รับสาย 2.5 ถึง 16 mm2 ตัดความยาวใดก็ได้ระหว่าง 1 mm ถึง 100,000 mm และตั้งความยาวปอกหัว 0-20 mm กับท้าย 0-20 mm แยกกัน กำลังผลิต 1,000-2,000 ชิ้นต่อชั่วโมง ซึ่งครอบคลุมงานชุดสายตั้งแต่ตัวอย่างแรกจนถึงล็อตผลิต

บนสาย 10 ถึง 16 mm2 ลูกกลิ้งป้อนของเครื่องปอกขนาดเบาจะลื่น และการปอกด้วยมือทำให้เส้นลวดเป็นรอยบากและความยาวปอกแกว่งระหว่างผู้ปฏิบัติงาน WPM-09ZWJ ใช้ชุดขับสองชุด คือลูกกลิ้งคู่หนึ่งวัดความยาวและอีกคู่ยึดสายขณะใบมีดตัด ท่อนำ 10 mm รักษาสายให้อยู่กลางที่ใบมีด และลูกกลิ้งกดปรับได้จากแผงหน้าเพื่อให้แรงจับเหมาะกับฉนวน PVC, Teflon, ซิลิโคน หรือไฟเบอร์กลาส ค่าความคลาดเคลื่อนการตัดคงไว้ที่ ±(0.002 × L)

ในกลุ่มนี้ WPM-09ZWJ เป็นรุ่นสำหรับหน้าตัดขนาดใหญ่ โดย WPM-903 เป็นเครื่องปอกสองด้านสำหรับสายเส้นเล็ก 26-36 AWG และ WPM-4.5-32 ตัดท่อลูกฟูกแทนตัวนำ เมื่อเทียบกับเครื่องตัดปอกทั่วไป สถานีดัดหลังใบมีดช่วยตัดขั้นตอนจับจับครั้งที่สองออกไป หางที่ดัดจึงออกมาในรอบเดียวกับการปอก

คุณสมบัติหลัก

1. ช่วงหน้าตัด 2.5-16 mm² ป้อนผ่านท่อนำ 10 mm ที่รักษาสายให้อยู่กลางที่ใบมีด

2. ความยาวตัดตั้งโปรแกรมได้ 1 mm ถึง 100,000 mm ที่ค่าความคลาดเคลื่อน ±(0.002 × L) หรือ ±2 mm ในการตัด 1,000 mm

3. ความยาวปอกหัวและท้ายตั้งแยกกัน 0-20 mm ปลายทั้งสองจึงเสร็จในรอบเดียว

4. ชุดขับอิสระสองชุด: ลูกกลิ้งวัดความยาวคู่หนึ่งและลูกกลิ้งยึดคู่หนึ่งสำหรับระยะชักใบมีด พร้อมปรับลูกกลิ้งกดที่แผงหน้า

5. ความเร็วประมวลผล 1,000-2,000 ชิ้นต่อชั่วโมง กรอกบนแผง LCD ภาษาอังกฤษพร้อมปุ่มฟังก์ชัน F1-F4 และแป้นตัวเลข

6. เดินฉนวน PVC, Teflon, ซิลิโคน และไฟเบอร์กลาสได้โดยไม่ต้องเปลี่ยนใบมีด โดยชุดดัดอยู่หลังบล็อกใบมีดบนฐานเดียวกัน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ
รุ่นWPM-09ZWJ
ประเภทเครื่องเครื่องตัด ปอก และดัดสายอัตโนมัติ
ช่วงหน้าตัดสาย2.5-16 mm²
ขนาดท่อนำ10 mm
ความยาวปอก (หัว / ท้าย)0-20 mm / 0-20 mm
ความยาวตัด1-100,000 mm
ค่าความคลาดเคลื่อนการตัด±(0.002 × L)
ความเร็วประมวลผล1,000-2,000 ชิ้น/ชั่วโมง
หน้าจอแสดงผลLCD ภาษาอังกฤษ
ระบบขับ2 ชุดขับ
วัสดุที่รองรับPVC, Teflon, ซิลิโคน, ไฟเบอร์กลาส

การใช้งาน

— ชุดสายยานยนต์: สายแบตเตอรีและสายไฟ PVC 2.5-16 mm2 ตัด ปอกสองปลาย และดัดในรอบเดียว

— งานเดินสายเครื่องใช้ไฟฟ้า: สายฮีตเตอร์และสายมอเตอร์หุ้มฉนวนซิลิโคนที่ปอกและขึ้นรูปเพื่อเสียบขั้ว

— ตู้ควบคุม: สายในแผง 4-10 mm2 ตัดตามความยาวพร้อมหางดัดสำหรับเสียบขั้ว DIN

— ชุดสายทนอุณหภูมิสูง: สายหุ้มไฟเบอร์กลาสที่ปอกโดยไม่ทำให้ผ้าถักหลุดลุ่ย

— สายเครื่องมือวัดและเซนเซอร์: แกนหุ้ม Teflon ที่ปอก 0-20 mm ทั้งสองปลาย
