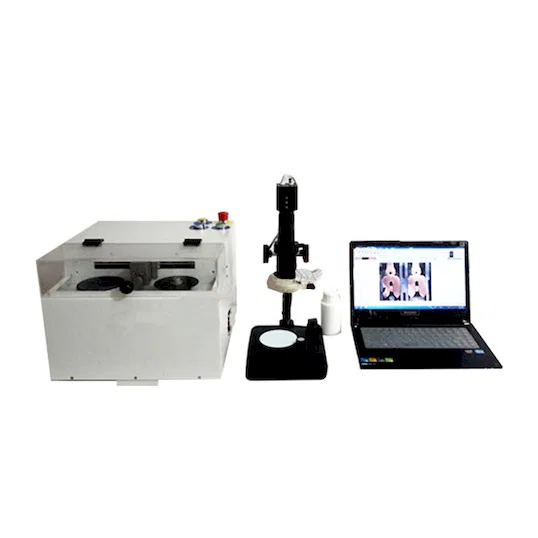

ระบบวิเคราะห์หน้าตัดจีบสายไฟแบบพกพา ความเร็วสูง WPM-SES

รับประกันคุณภาพการจีบที่เหนือกว่าด้วยระบบวิเคราะห์หน้าตัดการจีบตามหลักสรีรศาสตร์และความเร็วสูง

แนะ นำ:

ใน ภูมิทัศน์การผลิตในปัจจุบันความน่าเชื่อถือของการจีบมัดสายไฟ การเชื่อมต่อเป็นสิ่งสําคัญยิ่งต่อประสิทธิภาพและความปลอดภัยของผู้คนนับไม่ถ้วน ผลิตภัณฑ์ ขอแนะนําระบบวิเคราะห์หน้าตัดจีบขั้นสูง โซลูชันที่ครอบคลุมและเป็นมิตรกับผู้ใช้ที่ออกแบบมาเพื่อเพิ่มศักยภาพ ผู้ผลิตที่มีการควบคุมคุณภาพที่รวดเร็วและแม่นยํา ระบบนี้คือ ออกแบบมาเพื่อการเตรียมตัวอย่างที่มีประสิทธิภาพการถ่ายภาพความละเอียดสูง และการวิเคราะห์ที่แม่นยํา ให้ข้อมูลเชิงลึกที่สําคัญเกี่ยวกับคุณภาพการจีบ และรับรองความสมบูรณ์ในระยะยาวของชุดสายไฟของคุณ จาก ยานยนต์และการบินและอวกาศไปจนถึงอุปกรณ์อิเล็กทรอนิกส์และอื่น ๆ ระบบนี้คือของคุณ เครื่องมือที่จําเป็นสําหรับการรักษามาตรฐานสูงสุดของการจีบ ความเป็นเลิศในการยุติ

คุณสมบัติและประโยชน์หลัก: ความเร็ว ความแม่นยํา และการออกแบบที่เน้นผู้ใช้เป็นศูนย์กลาง

นี้ ระบบวิเคราะห์หน้าตัดจีบเป็นระบบที่ออกแบบมาอย่างพิถีพิถัน โซลูชันที่ผสมผสานเทคโนโลยีขั้นสูงเข้ากับการออกแบบที่ใช้งานได้จริง นําเสนอชุดคุณสมบัติที่ออกแบบมาเพื่อปรับปรุงการควบคุมคุณภาพของคุณ ประมวลผลและส่งมอบความแม่นยําที่เหนือชั้น:

• การตัดและการเจียรแบบบูรณาการเพื่อการเตรียมตัวอย่างอย่างรวดเร็ว: หัวใจสําคัญของระบบคือโมดูลการตัดและการเจียรแบบบูรณาการ หน่วยขั้นสูงนี้ดําเนินการทั้งขั้นตอนการเตรียมตัวอย่างที่สําคัญใน การทํางานที่ราบรื่นเพียงรายเดียวเร่งเวิร์กโฟลว์และ มั่นใจได้ถึงหน้าตัดที่สม่ําเสมอและมีคุณภาพสูง แบบบูรณาการนี้ แนวทางช่วยลดการจัดการด้วยตนเองและข้อผิดพลาดที่อาจเกิดขึ้น ซึ่งนําไปสู่การมากขึ้น การวิเคราะห์ที่เชื่อถือได้

• การวิเคราะห์ความเร็วสูง: ผลลัพธ์ภายใน 5 นาที: เวลาเป็นสิ่งสําคัญในการผลิต ระบบนี้ได้รับการออกแบบมาเพื่อปริมาณงานที่รวดเร็ว ซึ่งสามารถประมวลผลและวิเคราะห์หน้าตัดเทอร์มินัลเดียวได้ภายใน 5 นาที ความเร็วที่ยอดเยี่ยมนี้ช่วยเพิ่มประสิทธิภาพของคุณ กระบวนการตรวจสอบคุณภาพทําให้ข้อเสนอแนะเร็วขึ้นปัญหาได้เร็วขึ้น ความละเอียดและกําลังการผลิตที่เพิ่มขึ้น

• การออกแบบตามหลักสรีรศาสตร์และโมดูลาร์เพื่อความสะดวกของผู้ใช้: ความสะดวกสบายของผู้ปฏิบัติงานและความสะดวกในการใช้งานเป็นข้อพิจารณาหลักในการออกแบบระบบนี้ การออกแบบตามหลักสรีรศาสตร์ช่วยลดความเหนื่อยล้าของผู้ใช้ ในขณะที่การผสมผสานแบบแยกส่วนช่วยให้เข้าถึงและบํารุงรักษาส่วนประกอบได้ง่าย ผู้ใช้เป็นศูนย์กลางนี้ ช่วยให้มั่นใจได้ถึงเวิร์กโฟลว์ที่ราบรื่นและมีประสิทธิภาพมากขึ้น และลด เวลาฝึกอบรมผู้ปฏิบัติงาน

• ระบบรับภาพความละเอียดสูงที่นําเข้าจากญี่ปุ่นเพื่อความคมชัดที่ไม่มีใครเทียบได้: สัมผัสคุณภาพของภาพที่ยอดเยี่ยมด้วยระบบการรับภาพความละเอียดสูงที่นําเข้าจากญี่ปุ่น ระบบนี้จับภาพหน้าตัดที่คมชัดและมีรายละเอียด ทําให้ การวัดและวิเคราะห์ที่แม่นยําแม้กระทั่งการจีบที่ซับซ้อนที่สุด โครง สร้าง ความคมชัดของภาพที่เหนือกว่าช่วยให้สามารถประเมินได้อย่างแม่นยํา พารามิเตอร์การจีบที่สําคัญทําให้มั่นใจได้ถึงการประเมินคุณภาพที่เชื่อถือได้

• กล้องจุลทรรศน์ประสิทธิภาพสูงพร้อมความสามารถในการถ่ายภาพ 3 มิติ: ระบบนี้รวมกล้องจุลทรรศน์ประสิทธิภาพสูงที่ไม่เพียงแต่ให้ภาพความละเอียดสูงพิเศษ แต่ยังสร้างภาพเชิงพื้นที่สามมิติในแนวตั้งอีกด้วย ความสามารถขั้นสูงนี้ให้ความรู้สึกสามมิติที่แข็งแกร่งและภาพที่ชัดเจนพร้อมมุมมองที่กว้าง มุมมอง 3 มิตินี้ช่วยเพิ่มการวิเคราะห์ด้วยภาพของโครงสร้างจีบ ช่วยให้เข้าใจคุณภาพการจีบได้อย่างครอบคลุมมากขึ้น

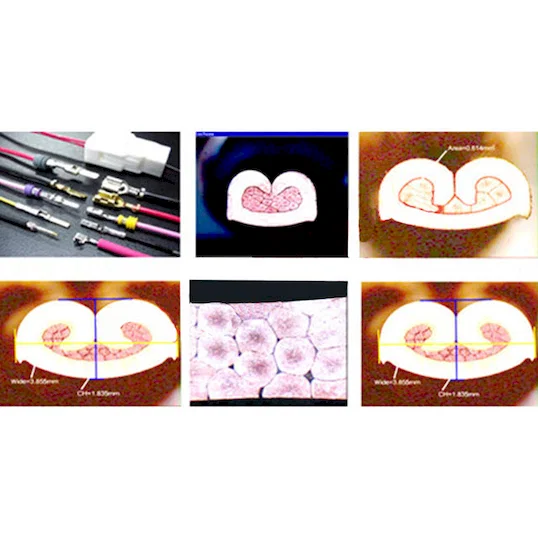

• การวัดที่แม่นยําและการคํานวณพื้นที่ด้วยซอฟต์แวร์เฉพาะ: ระบบนี้ติดตั้งซอฟต์แวร์เฉพาะทางช่วยให้สามารถวัดความยาวและพื้นที่ได้ง่ายและถูกต้อง อินเทอร์เฟซซอฟต์แวร์ที่ใช้งานง่ายช่วยให้มีปริมาณที่แม่นยํา การวิเคราะห์พารามิเตอร์การจีบ ให้ข้อมูลวัตถุประสงค์สําหรับคุณภาพ การประเมินและการเพิ่มประสิทธิภาพกระบวนการ การวัดที่แม่นยํานี้ ความสามารถช่วยให้มั่นใจได้ถึงการควบคุมคุณภาพที่สม่ําเสมอและเชื่อถือได้

• ระบบควบคุมที่แข็งแกร่งขับเคลื่อนโดย Mitsubishi PLC ของญี่ปุ่น: หัวใจสําคัญของระบบอัตโนมัติและการควบคุมของระบบคือตัวควบคุม Mitsubishi PLC (SBL) ของญี่ปุ่นที่เชื่อถือได้ คอนโทรลเลอร์ชั้นนําของอุตสาหกรรมนี้ช่วยให้มั่นใจได้ถึงการทํางานที่มั่นคงและแม่นยํา ของโมดูลระบบทั้งหมดมีส่วนช่วยในความแม่นยําโดยรวมและ ความน่าเชื่อถือของกระบวนการวิเคราะห์

• ช่วงการตัดโมดูลกว้างและความเร็วที่ปรับได้เพื่อความคล่องตัว: ระบบมีช่วงการตัดโมดูล 0.13 ถึง 6.00 มม.² รองรับขนาดลวดที่หลากหลายที่ใช้กันทั่วไปในการผลิตสายรัด นอกจากนี้ ความเร็วในการหมุนและเจียรที่ปรับได้ (2800 รอบต่อนาที) ซึ่งขับเคลื่อนด้วยมอเตอร์เยอรมันที่นําเข้า ช่วยให้สามารถเตรียมตัวอย่างที่เหมาะสมที่สุดสําหรับวัสดุและเทอร์มินัลประเภทต่างๆ ความเร็วในการตัด 2 มม./วินาทีช่วยให้มั่นใจได้ถึงการประมวลผลตัวอย่างที่มีประสิทธิภาพ

• ล้อตัดที่มีความแม่นยํานําเข้าจากเยอรมันเพื่อการตัดที่สะอาดและทนทาน: โมดูลการตัดใช้ล้อตัดคุณภาพสูง (เส้นผ่านศูนย์กลางภายใน 21.7 มม. OD 105 มม. ความหนา 0.5 มม.) นําเข้าจากเยอรมนี ใบมีดที่ละเอียดอ่อนและทนทานนี้ช่วยให้มั่นใจได้ถึงการตัดที่สะอาดและแม่นยําลดการเสียรูปและ รักษาความสมบูรณ์ของหน้าตัดขั้วต่อเพื่อความถูกต้องแม่นยํา การวิเคราะห์

• การปรับแกน Z ที่แม่นยําและการเลื่อนแกน X เพื่อการวางตําแหน่งตัวอย่างที่เหมาะสมที่สุด: ปรับตําแหน่งตัวอย่างอย่างละเอียดด้วยช่วงการปรับแกน Z เล็กน้อยที่ 0.00 ถึง 5.00 มม. และการเปลี่ยนแกน X ที่ขับเคลื่อนโดยเซอร์โวมอเตอร์ของ Panasonic ของญี่ปุ่น การปรับที่แม่นยําเหล่านี้ช่วยให้มั่นใจได้ถึงการจัดตําแหน่งตัวอย่างที่เหมาะสมที่สุดสําหรับทั้งสองอย่าง การตัด / การเจียรและการถ่ายภาพมีส่วนช่วยในความสม่ําเสมอและแม่นยํา ผลลัพธ์

• Eclipse Partial Electrolysis เพื่อเพิ่มความคมชัดของพื้นผิว: สําหรับตัวอย่างที่ท้าทาย ระบบจะรวมอิเล็กโทรไลซิสบางส่วนของ Eclipse ซึ่งสามารถประมวลผลพื้นที่ได้สูงสุด 6 มม.2 พร้อมเวลาอิเล็กโทรไลซิสที่ปรับได้ 5 ถึง 30 วินาที . คุณสมบัตินี้ช่วยเพิ่มความคมชัดของพื้นผิวของหน้าตัด ปรับปรุงคุณภาพของภาพและความแม่นยําในการวิเคราะห์

• ช่วงการขยายและการสังเกตที่หลากหลาย: ระบบออปติคัลมีตัวเลือกการขยายที่หลากหลาย (0.75x ถึง 5.0x พร้อมเทคโนโลยีการเปลี่ยนตําแหน่งที่ติดอยู่ 0.5 สําหรับทั้ง Amplify และ Tooth Pitch) ช่วยให้สามารถสังเกตคุณสมบัติการจีบได้อย่างละเอียดในระดับต่างๆ ช่วงการสังเกตครอบคลุม 1.2 ถึง 8.2 มม. (ทิศทางแกน X) ให้มุมมองที่ครอบคลุมของหน้าตัดของจีบ

• Adjustable Ultra-Bright LED Illumination and XYZ Mobile Platform: Achieve optimal viewing conditions with an ultra-bright white LED light source with infinitely controllable intensity. The integrated XYZ-axis mobile platform with fine-tuning (range +/- 6 mm) allows for precise positioning and examination of different areas within the cross-section in three dimensions.

• Comprehensive Analysis Software and Data Recording: The system is bundled with Section-ms software and utilizes a Japanese industrial HD video system with a 3-megapixel camera and USB 2.0 connectivity for image capture and analysis. This integrated software suite provides a range of measurement tools, including enhanced measurement tools for compression ratios, certified for use in demanding industries like automotive, home appliances, and IT.

Technical Specifications:

คุณลักษณะ	สเปค
Control System	Japanese Mitsubishi PLC controller - SBL
Module Cut Range	0.13 ~ 6.00 mm2
Rotate Speed (Cut & Grind)	2800 rpm (Imported motor from Germany)
Cut Speed	2 mm / sec
Cut Wheel	Inner Diameter: 21.7 mm, OD: 105 mm, Thickness: 0.5 mm (Germany Imported)
Module Grind Speed	2800 rpm (Imported motor from Germany)
Z-axis Tuning Range	0.00 ~ 5.00 mm
Sandpaper OD	เครื่องวิเคราะห์หน้าตัดการบีบอัดแบบพกพา WPM-SES ใช้ทำอะไร? WPM-SES เป็นเครื่องวิเคราะห์ความเร็วสูงแบบพกพาที่ออกแบบมาสำหรับการวิเคราะห์หน้าตัดการบีบอัดอย่างแม่นยำในการผลิตสายไฟและสายเคเบิล ใช้สำหรับการควบคุมคุณภาพเพื่อวัดและตรวจสอบขนาดการบีบอัด เพื่อให้มั่นใจในความน่าเชื่อถือทางไฟฟ้าและความแข็งแรงทางกลของขั้วต่อสำหรับสายไฟที่มีขนาดตั้งแต่ 0.13 ถึง 6.00mm² คุณสมบัติทางเทคนิคหลักของเครื่องวิเคราะห์ WPM-SES มีอะไรบ้าง? WPM-SES มี Mitsubishi PLC ประสิทธิภาพสูงสำหรับการควบคุมที่เชื่อถือได้ มอเตอร์เยอรมันที่มีความแม่นยำสำหรับการทำงานที่สม่ำเสมอ เครื่องมือออปติคัล 10x สำหรับการตรวจสอบอย่างละเอียด และความเร็วตัดที่ 2800rpm สำหรับการเตรียมตัวอย่างที่รวดเร็วและสะอาด การผสมผสานนี้ช่วยให้มั่นใจในการวิเคราะห์ความสูง ความกว้าง และพื้นที่หน้าตัดของการบีบอัดที่แม่นยำและทำซ้ำได้ WPM-SES ปรับปรุงการควบคุมคุณภาพสายไฟอย่างไร? ด้วยการให้การวิเคราะห์หน้าตัดอย่างรวดเร็วและทันที WPM-SES ช่วยให้ตรวจจับข้อบกพร่องของการบีบอัด เช่น การบีบอัดไม่พอ การบีบอัดเกิน หรือการวางสายไฟที่ไม่เหมาะสมได้ทันที ซึ่งช่วยให้สามารถปรับกระบวนการได้แบบเรียลไทม์ ลดของเสียและการทำงานซ้ำ และมั่นใจว่าทุกการบีบอัดเป็นไปตามมาตรฐานอุตสาหกรรมเพื่อความน่าเชื่อถือและความปลอดภัยของผลิตภัณฑ์ที่เหนือกว่า เครื่องวิเคราะห์ WPM-SES เหมาะสมสำหรับใช้บนพื้นผิวการผลิตโดยตรงหรือไม่? ใช่ การออกแบบแบบพกพาและแข็งแรงทำให้เหมาะสำหรับใช้โดยตรงในการผลิตหรือห้องปฏิบัติการควบคุมคุณภาพ ระบบการตัดความเร็วสูงและขั้นตอนการวิเคราะห์แบบบูรณาการช่วยให้ช่างเทคนิคสามารถตรวจสอบคุณภาพได้โดยไม่ต้องส่งตัวอย่างไปยังห้องปฏิบัติการแยกต่างหาก ซึ่งช่วยเร่งรอบการตรวจสอบอย่างมีนัยสำคัญและสนับสนุนหลักการการผลิตแบบลีน เครื่องวิเคราะห์ WPM-SES สามารถจัดการกับขนาดสายไฟใดได้บ้าง? WPM-SES มีความหลากหลายและสามารถวิเคราะห์การบีบอัดสำหรับหน้าตัดสายไฟที่หลากหลายตั้งแต่ 0.13mm² (ละเอียดพิเศษ) ถึง 6.00mm² ความสามารถที่กว้างขวางนี้ทำให้เหมาะสำหรับการใช้งานต่างๆ ในอุตสาหกรรมยานยนต์ อวกาศ เครื่องใช้ไฟฟ้า และการผลิตสายไฟอุตสาหกรรม ส่งคำถามของคุณเกี่ยวกับผลิตภัณฑ์นี้ ชื่อผลิตภัณฑ์ ชื่อ* อีเมล* โทรศัพท์ รายละเอียด* รหัส (*) Refresh สินค้าที่เกี่ยวข้อง เครื่องทดสอบชุดสายไฟและสาย USB อัตโนมัติ WPM-8681 สอบถามตอนนี้ ระบบวิเคราะห์หน้าตัดจีบสายไฟแบบพกพา ความเร็วสูง WPM-SES สอบถามตอนนี้ เครื่องวิเคราะห์หน้าตัดเทอร์มินัลอัตโนมัติ WPM-SE4 สอบถามตอนนี้ เครื่องทดสอบชุดสายไฟและสายไฟแรงสูง 0-5KV WPM-8683 สอบถามตอนนี้
